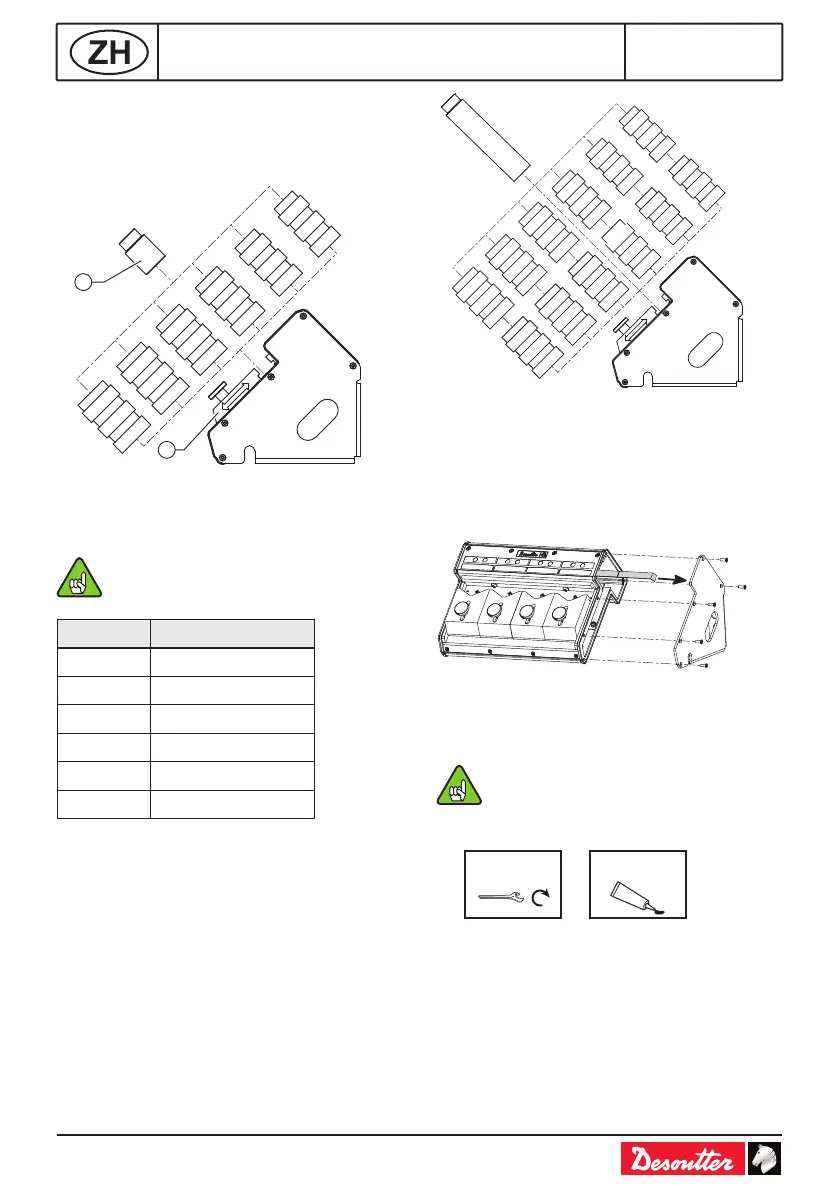

套筒的外部导向
● 选择导管，滑动锁定零件将其固定，并
用滚花旋钮或包装箱内提供的螺钉+垫圈
拧紧。
T1
T2
T3
T4
T5
T6
2
1
图例
1 套筒
2 锁定零件
套筒外径 ≤导管直径。
导管编号 导管内径(mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● 如果套筒过短，请对管进行切割。
● 如果套筒过长，请将两个或更多类似的
管拧接在一起，如下图所示。
T1
T2
T3
T4
T5
T6
标记
拆卸
● 如下所示,拧松套筒选择器右侧的5枚螺
钉。
● 取出标签，并用铅笔写下描述。
重新装配
● 确保密封正确安装。
● 如下所示，抹一些胶水并拧紧螺钉。
1.5 N.m Loctite 243
