Desoutter CVI3 - Page 56

11/201656 / 72
6159931430
Issue no: 05
Series: -

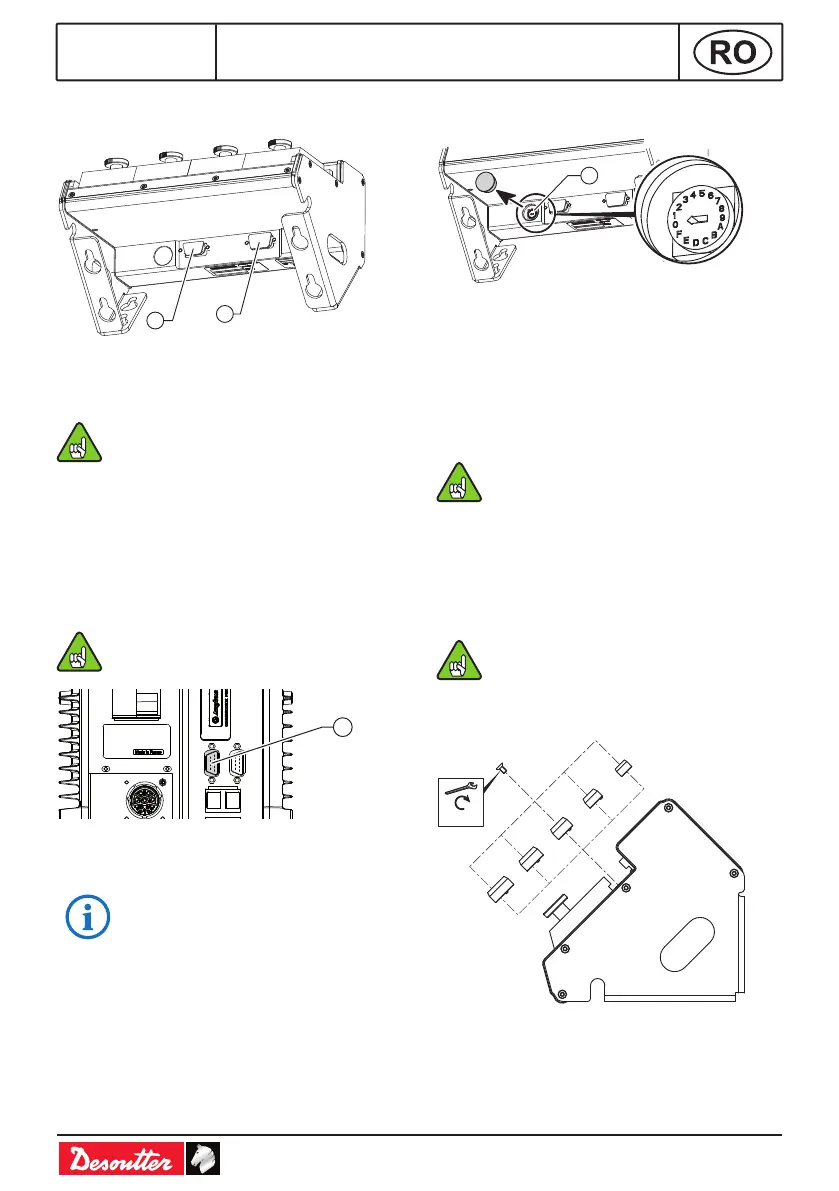

CONECTAREA SELECTORULUI DE CAPETE
DE CHEI
1
2
Legendă
1 FişănalăSubD9puncte
2 Conector cablu eBUS
Montaţi şa nală dacă:
- Selectorul de capete de chei este
unic în reţeaua eBUS.
- Selectorul de capete de chei este
ultimul accesoriu din reţeaua eBUS.
CONECTAREA CONTROLERULUI
● Conectaţi cablul eBUS la panoul inferior al
controlerului (vezi mai jos).
Pentru alimentarea expansorului I/O,
selectorul asigură 24 V-1 A.
9
Legendă
9 Port eBUS controler
Curent maxim: 90 mA, la 24 V CC.
POZIŢIASELECTORULUIDECAPETEDE
CHEI
1
Legendă
1 Rozetădecodare
● Îndepărtaţi capacul rozetei de codare.
● Cu ajutorul unei şurubelniţe, selectaţi
numărul poziţiei SELECTORULUI de pe
cablul eBUS: (1-9 şi A-F), 1 ind prima
poziţie, F ultima (F=15).
● A nu se pune în funcțiune accesoriul
dacă roata de codare este setată pe
"0".
● Puneţi capacul pe rozetă.
INSTALAREA ADAPTORULUI
Centrareainternăaadaptorului
Ø cap ≤ Ø dimensiune M adaptor.
● Selectaţi capul şi xaţi-l cu ajutorul şurubului
montat pe tava de adaptoare.
M10
M12
M14
M16
M18
0.35 Nm
