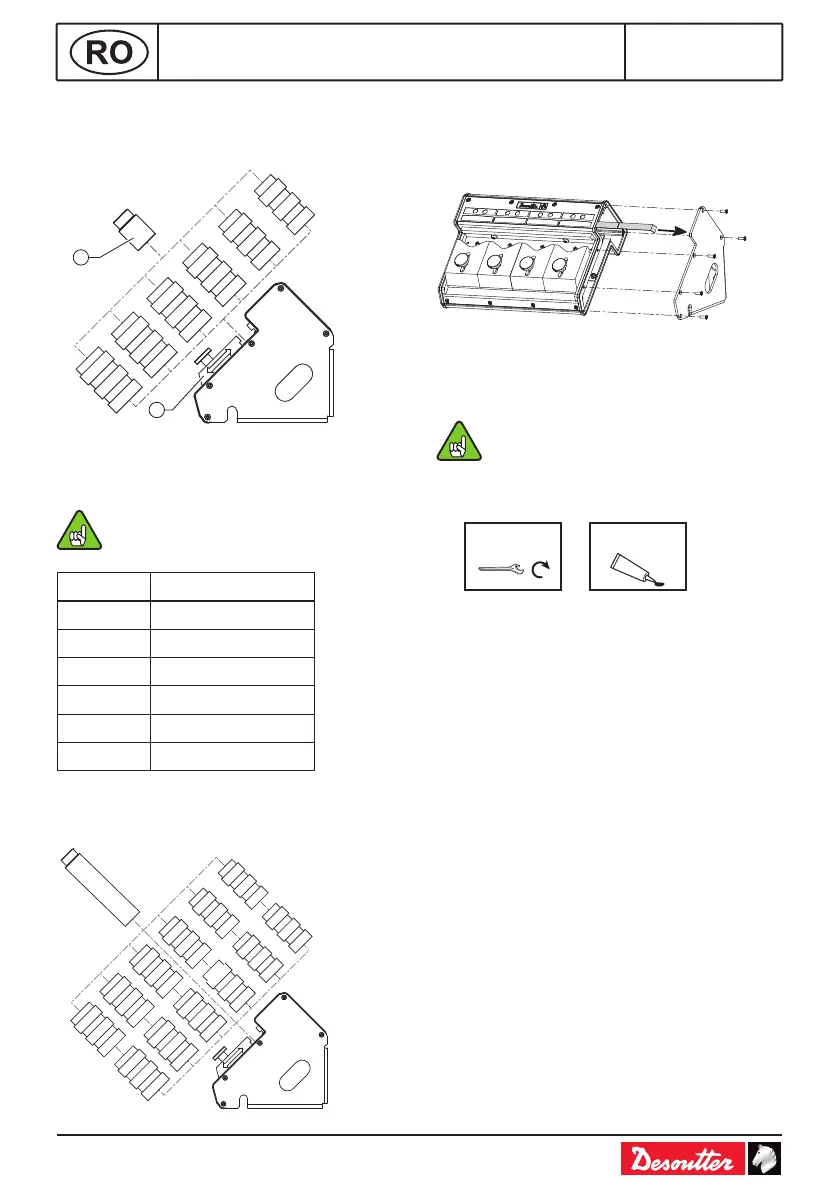

Ghidareaexternăaadaptorului
● Selectaţi tubul, glisaţi piesa de blocare pentru
a-l xa şi strângeţi şurubul moletat sau
şurubul+garnitura furnizată în pachet.
T1
T2
T3
T4
T5
T6
2
1
Legendă
1 Adaptor
2 Piesădeblocare
Ø exterior adaptor ≤ Ø tub.
Nr. tub Ø interior tub (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Dacă priza este prea scurtă, tăiaţi tuburile.
● Dacă este prea lungă, înşurubaţi două sau
mai multe tuburi similare cum se arată mai jos.
T1
T2
T3
T4
T5
T6
ETICHETAREA
Demontarea
● Slăbiţi cele 5 şuruburi de pe partea dreaptă a
selectorului aşa cum se arată mai jos.
● Îndepărtaţi eticheta şi scrieţi detaliile cu un
creion.
Reasamblarea
Asiguraţi-vă că izolaţia este montată
corect.
● Adăugaţi adeziv şi strângeţi şuruburile cum
se arată mai jos.
1.5 N.m Loctite 243
CONFIGURAREA SELECTORULUI DE
CAPETE DE CHEI
Pentru a congura selectorul este necesar
software-ul CVIPC/CVI CONFIG.
● Consultaţi capitolul "I/O şi accesoriile" din
manualul de utilizare a CVIPC/CVI CONFIG.
