Instalación de la chimenea
y la arandela de seguridad,
verique que quede bien apretado
(Figura 3).
• Asegúrese de que todos los
cables estén seguros y no
sobresalgan del panel de la
ama, para que no queden
visibles al momento de terminar el
ensamblaje.
• En las instrucciones, continúe con
la parte nal del ensamblaje.
Instalación 120 V -
interruptor de pared
!
NOTA: Utiliser un interrupteur
mural unipolaire à commande unique
(marche/arrêt) calibré à au moins
15 ampères.
!
NOTA: La unidad está diseñada
para ser conectada directamente
a una fuente de energía y no
deberán de tener un cable
instalado que permita que la
unidad se conecte al receptáculo
en la pared.
Utilice un cable de dos conductores
de cubierta no metálica con el cable
de tierra (3 cables en total) para el
suministro eléctrico de entrada.
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
• Corte el cable a una longitud
apropiada.
• Conecte el cable L de la unidad
al cable de alta tensión de la
alimentación principal a través
del interruptor de la pared, lo
que garantiza que todas las
conexiones en directo están
conectados con una tuerca para
cable.

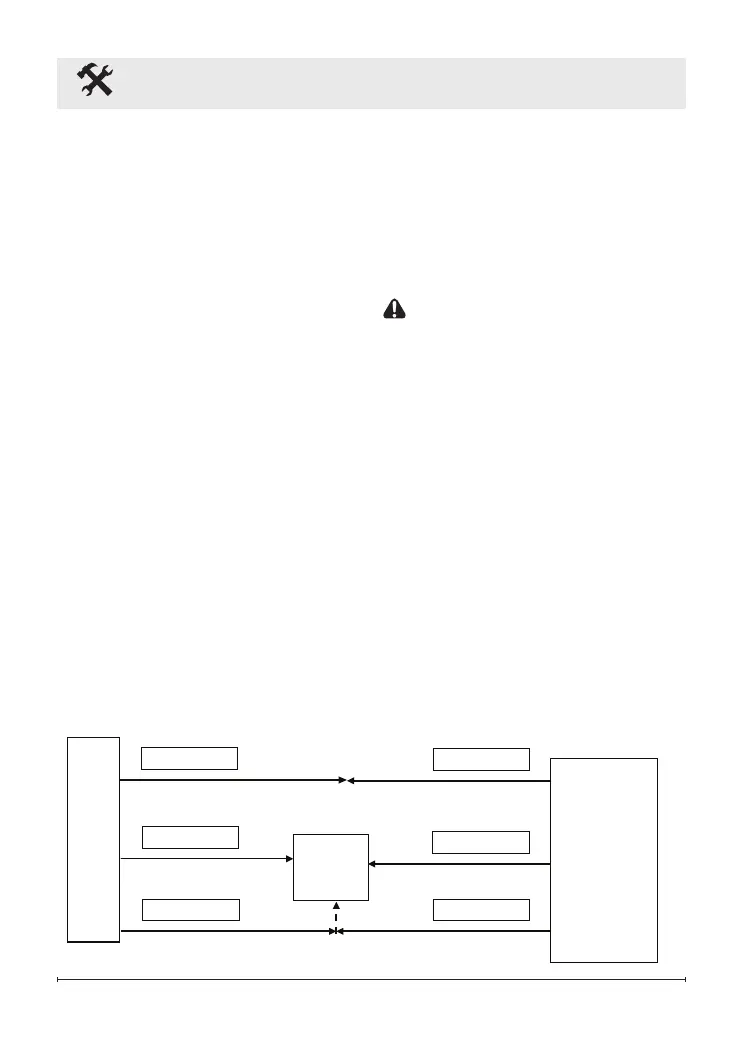

CALENTADOR DE AIRE
CORRIENTE
120 V
(PANEL
FUSIBLES)
INTER-
RUPTOR
Figura 5
