11

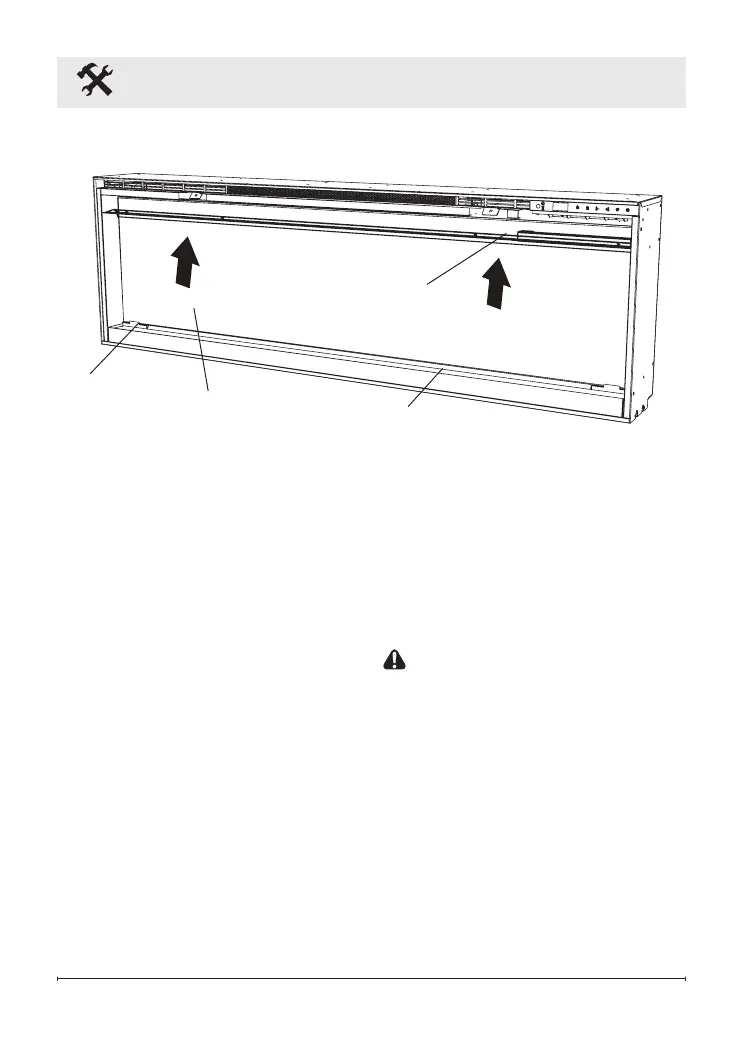

Figura 6
Cristal
parcialmente
reejante
Soporte de retención
Bandeja para rocas de
acrílico transparente
• Conecte el cable N proveniente
de la unidad al cable neutro del
suministro eléctrico por medio de
un conector de torsión.
• Conecte el cable G proveniente
de la unidad al cable a tierra del
suministro eléctrico por medio de
un conector de torsión o conecte
el cable a tierra a la cubierta
con el tornillo de tierra incluido,
colocando el cable entre el tornillo
y la arandela de seguridad,
verique que quede bien apretado
(Figura 3).
• Asegúrese de que todos los cables
estén seguros y no sobresalgan
del panel de la ama, para que no
queden visibles al momento de
terminar el ensamblaje.
• En las instrucciones, continúe con
la parte nal del ensamblaje.
Aberturas
del cristal
Instalación 240 V
Utilice un cable de tres conductores
de cubierta no metálica con el cable
de tierra (4 cables en total) para el
suministro eléctrico de entrada en las
partes movibles de la chimenea.
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
• Conecte el cable L1 proveniente
de la unidad al cable L1 del
suministro eléctrico por medio de
un conector de torsión.
• Conecte el cable L2 proveniente
de la unidad al cable L2 del
suministro eléctrico por medio de
un conector de torsión.
Instalación de la chimenea
