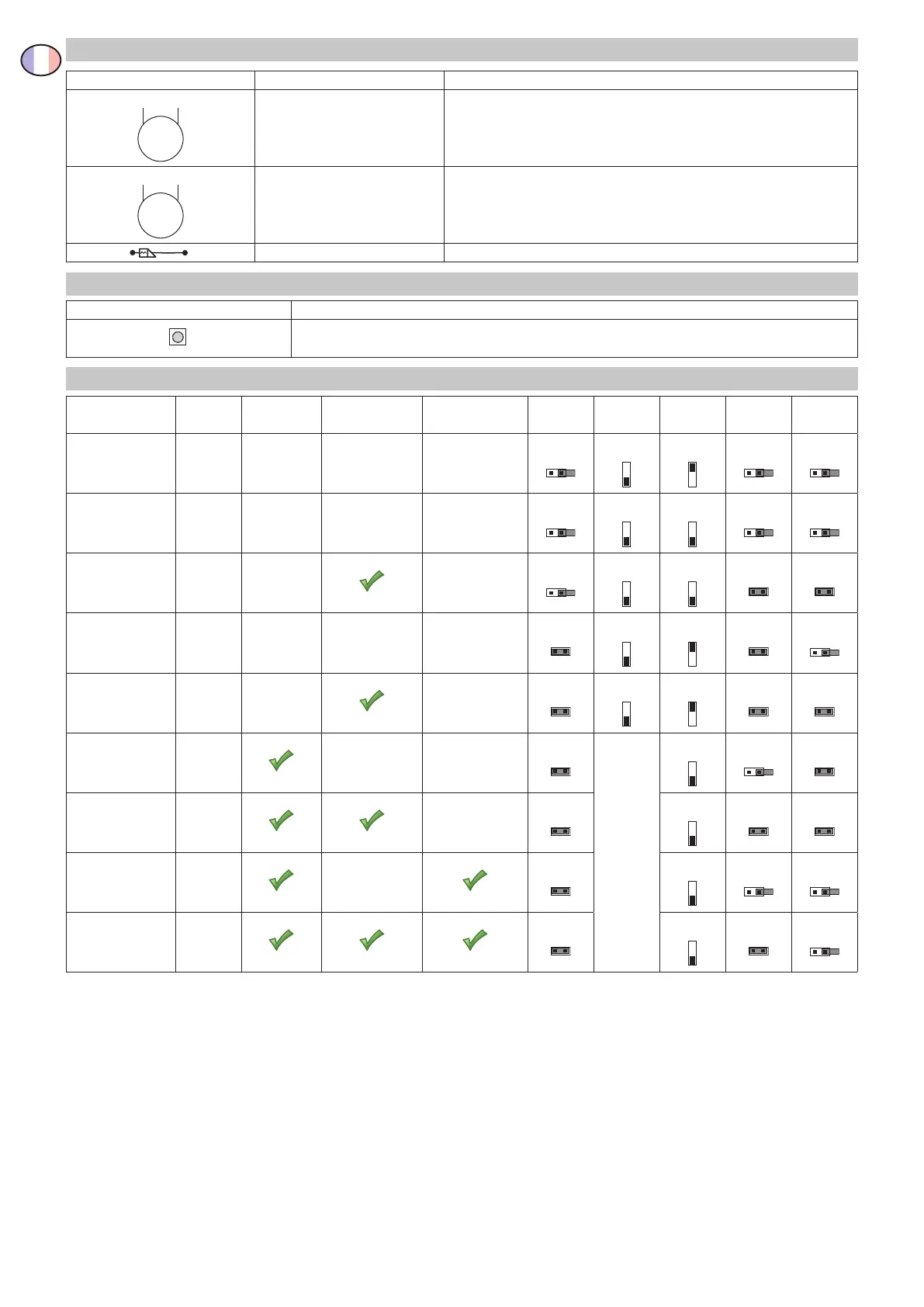

1.2 Sorties et accessoires
Sortie Valeur Description
M1
33 31
12 V= / 1,4 A
Moteur 1 (M1).
Connecter avec des câbles pour alimentation 0,5 mm² / max. 3 m.
M2
36 34
12 V= / 1,4 A
Moteur 2 (M2).
Connecter avec des câbles pour alimentation 0,5 mm² / max. 3 m.
-LK +LK 12 V= / 4 A Verrouillage électrique 12 V. (RADIUSLOK seulement)
1.3 Reglages
Bouton Description
PRG Bouton de programmation de la radiocommande.
1.4 Ajustement
Application Vantaux Surmontage Pas-à-pas
[*]
Fermeture un
vantail à la fois
OM DIP1 DIP2 S1 S2
OLLYE 1
OFF
OFF ON
OFF OFF
RADIUS 1
OFF
OFF OFF
OFF OFF
RADIUS 1
OFF
OFF OFF
ON ON
RADIUS 2
ON
OFF ON
ON OFF
RADIUS 2
ON
OFF ON
ON ON
RADIUS 2
ON
Voir paragraphe 1.5
OFF
OFF ON
RADIUS 2
ON
OFF
ON ON
RADIUS 2
ON
OFF
OFF OFF
RADIUS 2
ON
OFF
ON OFF
[*]Lafonctionpas-à-pasmodie:
- la commande d’ouverture (0-3 et radio CH1) dans la séquence ouverture-arrêt-ouverture.
- la commande de fermeture (0-4 et radio CH1) dans la séquence fermeture-arrêt-fermeture.
