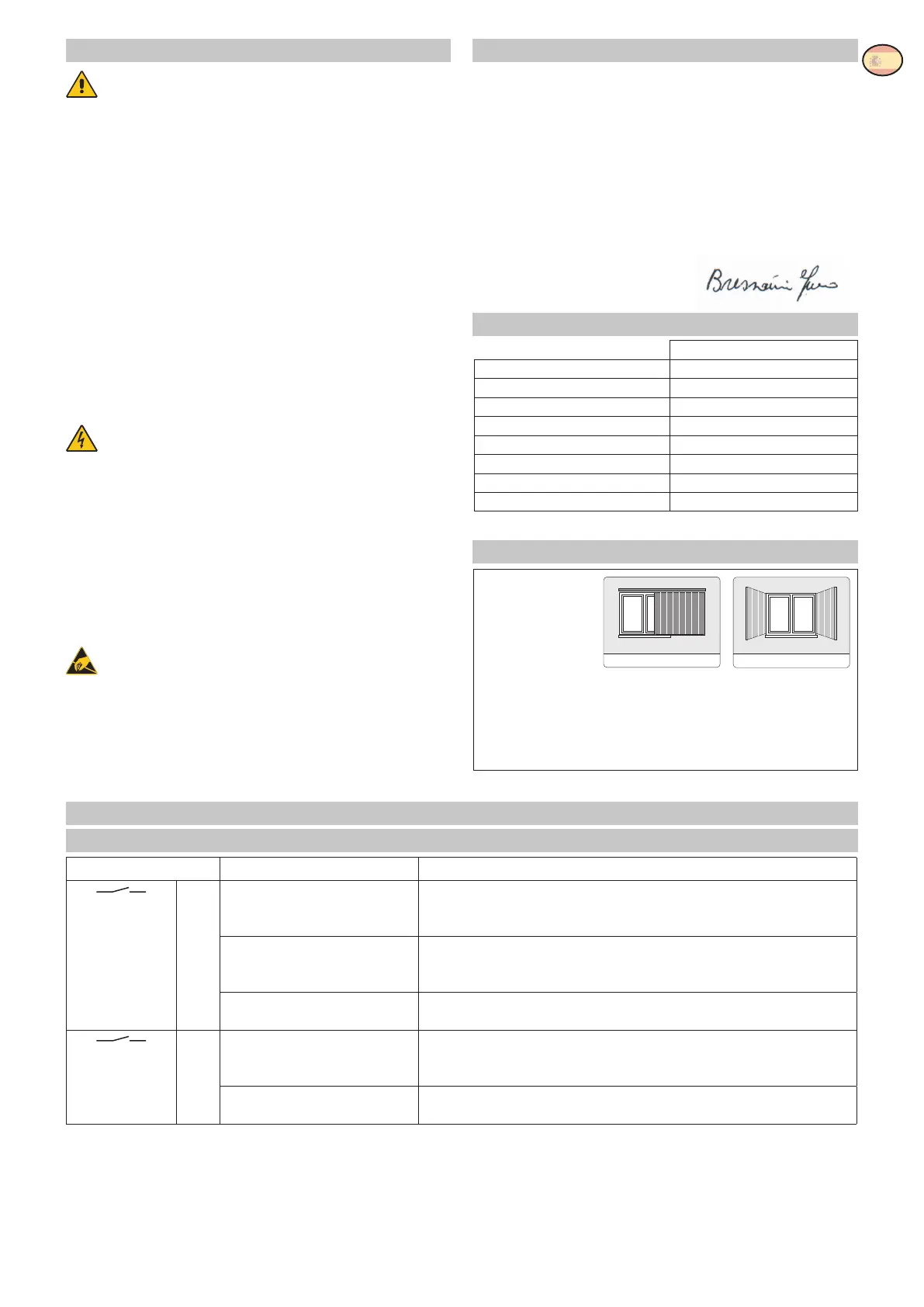

DITEC RO2H - Advertencias Generales de Seguridad; Declaración Ce de Conformidad; Datos Técnicos; Conexiones Eléctricas

E
15
RO2H - IP1918
DATOS TÉCNICOS
ADVERTENCIAS GENERALES DE SEGURIDAD
El presente manual de instalación se dirige exclusiva-
mente a personal profesionalmente competente.
La instalación, las conexiones eléctricas y los ajustes se tienen
que realizar observando la Buena Técnica y de acuerdo con
las normas vigentes. Leer atentamente las instrucciones antes
de empezar la instalación del producto. Una mala instalación
puede ser fuente de peligro. Los materiales del embalaje (plá-
stico, poliestireno, etc.) no se tienen que dispersar en el am-
biente, ni dejar al alcance de los niños porque son potenciales
fuentes de peligro. Antes de empezar la instalación comprobar
la integridad del producto. No instalar el producto en ambiente
y atmósfera explosivos: la presencia de gases o humos infla-
mables representa un grave peligro para la seguridad. Los di-
spositivos de seguridad (fotocélulas, costas sensibles, parada
de emergencia, etc.) se deben instalar teniendo en cuenta:
las normativas y las disposiciones en vigor, los criterios de la
Buena Técnica, el ambiente de instalación, la lógica de funcio-
namiento del sistema y las fuerzas desarrolladas por la puerta
o la cancela motorizadas.
Antes de conectar la alimentación eléctrica, asegurarse
de que los datos de placa respondan a los de la red de
distribución eléctrica. Proveer en la red de alimentación un
interruptor/seccionador omnipolar con distancia de apertura de
los contactos igual o superior a 3 mm. Comprobar que encima
de la instalación eléctrica haya un interruptor diferencial y una
protección de sobrecorriente adecuados. Cuando se requiera,
conectar la puerta o la cancela motorizadas a una instalación
eficaz de tierra como indican las normas de seguridad vigen-
tes. Durante las intervenciones de instalación, mantenimiento
y reparación, cortar la alimentación antes de abrir la tapa para
acceder a las partes eléctricas.
La manipulación de las partes electrónicas se tiene que
efectuar dotándose de brazales conductores antiestáticos
conectados a tierra. El constructor de la motorización declina
toda responsabilidad en caso de que se instalen componentes
incompatibles a fines de la seguridad y del buen funcionamien-
to. Para la eventual reparación o sustitución de los productos
se tendrán que utilizar exclusivamente recambios originales.
DECLARACIÓN CE DE CONFORMIDAD
Fabricante: DITEC S.p.A.
Dirección: viaMons.Ban,3
21042 Caronno P.lla (VA) – ITALY
Declara que el tablero electrico E1, E1A (con radio incorporado
de 433,92 MHz) es conforme con las condiciones de las sigu-
ientes directivas CE:
Directiva R&TTE 1999/5/CE,
Directiva EMC 89/336/CEE y
Directiva baja tensión 73/23/CEE.
Caronno Pertusella, Fermo Bressanini
31-01-2007 (Presidente)
APLICACIÓN
RO2H
1. CONEXIONES ELÉCTRICAS
1.1 Mandos
Mando Función Descripción
0 3
N.O.
APERTURA El cierre del contacto activa la maniobra de apertura o bien paso-paso
(véase párrafo 1.4).
Nota:durantelamaniobradeaperturaunmando0-4provocalaparada.
MANDO CON HOMBRE
PRESENTE
Manteniendo apretado el contacto durante más de 2 seg. el automatismo
efectúa la apertura, soltando el contacto el automatismo se detiene.
En el automatismo RADIUS las dos hojas se detienen pareadas.
APERTURA PARCIAL (Solo RADIUS) Durante la maniobra de apertura, partiendo del automa-
tismo cerrado, un segundo mando de apertura detiene el movimiento.
0 4 N.O. CIERRE El cierre del contacto activa la maniobra de cierre o bien paso-paso
(véase párrafo 1.4).
Nota:durantelamaniobradecierreunmando0-3provocalaparada.
MANDO CON HOMBRE
PRESENTE
Manteniendo apretado el contacto durante más de 2 seg. el automati-
smo efectúa el cierre, soltando el contacto el automatismo se detiene.
RO2H
Alimentación 230 V~ / 50-60 Hz
Salida motor RADIUS 12 V= / 2 x 1,4 A
Salida motor OLLY E 19 V= / 1 x 1,8 A
Temperatura -20° C / +55° C
Dimensión RO2H 166x64x40
Dimensión CONT3 200x92x55
Frequencia radio 433,92 MHz
Codigos radio memorizables 200
