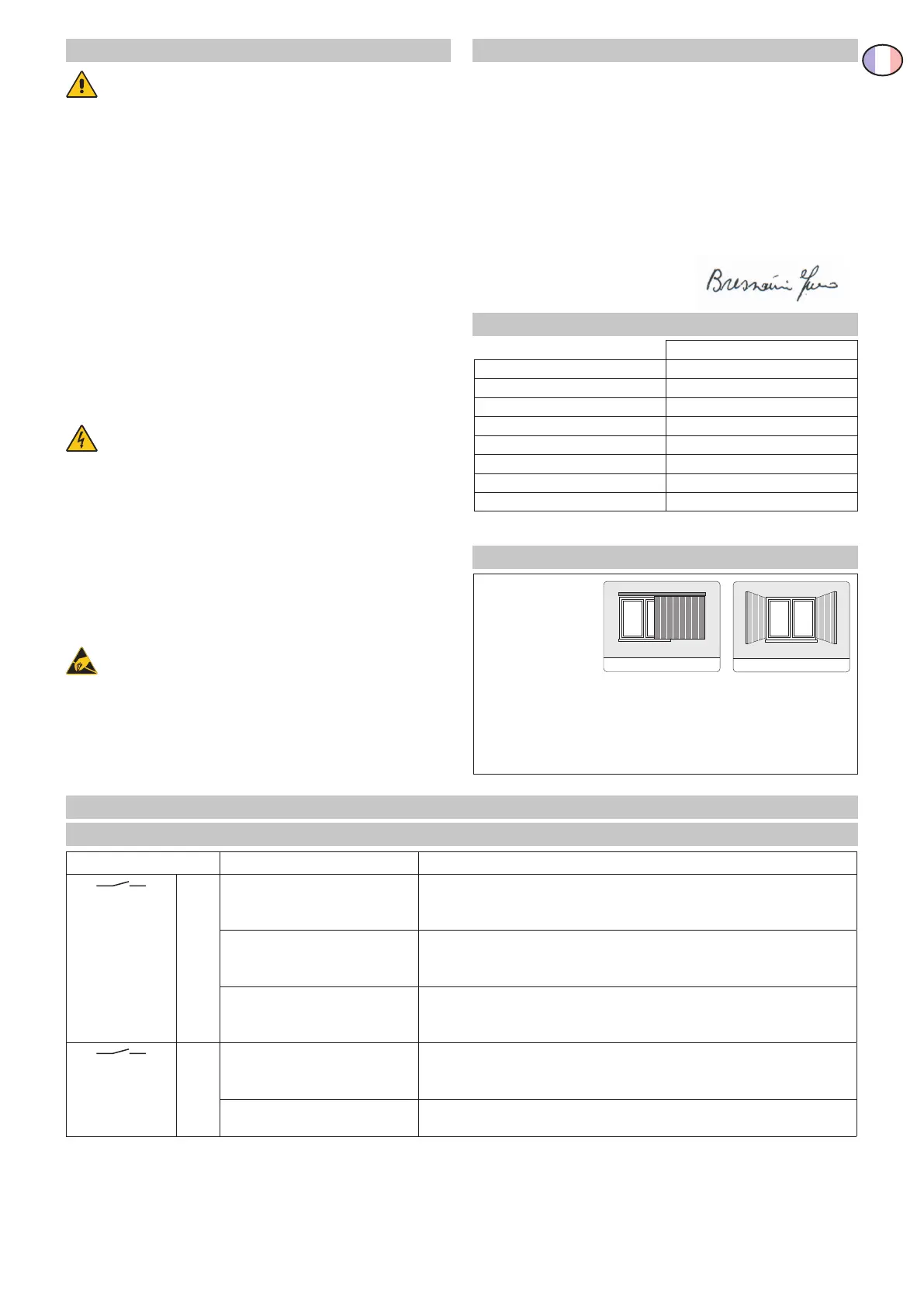

9
RO2H - IP1918
DONNEES TECHNIQUES
CONSIGNES GENERALES DE SECURITE
Le présent manuel d’installation s’adresse exclusive-
ment à un personnel qualifié.
L’installation, les branchements électriques et les réglages doi-
vent être effectués conformément à la bonne pratique et aux
normes en vigueur. Lire attentivement les instructions avant de
commencer l’installation du produit. Une mauvaise installation
peut être source de danger. Ne pas jeter dans la nature les
matériaux qui composent l’emballage (plastique, polystyrène,
etc.) et ne pas les laisser à la portée des enfants car ils sont
une source potentielle de danger. Avant de commencer l’instal-
lation, vérifier l’intégrité du produit. Ne pas installer le produit
en atmosphère et environnement explosifs: la présence de gaz
ou de fumées inflammables constitue un grave danger pour la
sécurité. Les dispositifs de sécurité (cellules photoélectriques,
bourrelets sensibles, arrêt d’urgence, etc.) doivent être instal-
lés en tenant compte: des réglementations et directives en
vigueur, des règles de la bonne pratique, de l’environnement
d’installation, de la logique de fonctionnement du système et
des forces développées par la porte ou le portail motorisé.
Avant de mettre sous tension, s’assurer que les données
figurant sur la plaque signalétique correspondent à cel-
les du secteur. Prévoir sur le réseau d’alimentation un disjon-
cteur/sectionneur omnipolaire avec distance d’ouverture des
contacts égale ou supérieure à 3 mm. Contrôler si en amont
de l’installation électrique il y a un disjoncteur différentiel et une
protection contre les surtensions appropriées. Si nécessaire,
raccorder la porte ou le portail motorisé à une installation de
mise à la terre réalisée conformément aux prescriptions des
normes de sécurité en vigueur. Au cours des interventions d’in-
stallation, entretien et réparation, couper l’alimentation avant
d’ouvrir le couvercle pour accéder aux parties électriques.
N’effectuer la manipulation des parties électroniques
qu’après s’être muni de bracelets conducteurs antista-
tiques reliés à la terre. Le fabricant de la motorisation décline
toute responsabilité quant à la sécurité et au bon fonctionne-
ment si des composants incompatibles sont installés. En cas
de réparation ou de remplacement des produits, utiliser exclu-
sivement les pièces de rechange DITEC.
DECLARATION CE DE CONFORMITE
Fabricant: DITEC S.p.A.
Adresse: viaMons.Ban,3
21042 Caronno P.lla (VA) – ITALY
Déclare ci-après que l’armoire electrique RO2H (avec radio
433,92 MHz incorporée) est conformé aux dispositions des
directives CEE suivantes:
Directive R&TTE 1999/5/CE;
Directive EMC 89/336/CEE;
Directive basse tension 73/23/CEE.
Caronno Pertusella, Fermo Bressanini
31-01-2007 (Presidént)
APPLICATIONS
RO2H
1. RACCORDEMENTS ÉLECTRIQUES
1.1 Commandes
Commande Fonction Description
0 3
N.O.
OUVERTURE La fermeture du contact active la manoeuvre d’ouverture ou pas-à-pas
(voir paragraphe 1.4).
Remarque: pendant la manoeuvre d’ouverture une commande 0-4 provoque l’arrêt.
COMMANDE HOMME MORT Si l’on appuie sur le contact pendant plus de 2 s l’automatisme provoque
l’ouverture, si on arrête d’appuyer l’automatisme s’arrête.
Sur l’automatisme RADIUS les deux vantaux s’arrêtent l’un à côté de l’autre.
OUVERTURE PARTIELLE (RADIUS seulement) Pendant la manoeuvre d’ouverture si l’on part
de l’automatisme fermé une deuxième commande d’ouverture arrête le
mouvement.
0 4 N.O. FERMETURE La fermeture du contact active la manoeuvre de fermeture ou pas-à-pas
(voir paragraphe 1.4).
Remarque: pendant la manoeuvre de fermeture une commande 0-3 provoque l’arrêt.
COMMANDE HOMME MORT Si l’on appuie sur le contact pendant plus de 2 s l’automatisme provoque
la fermeture, si on arrête d’appuyer l’automatisme s’arrête.
RO2H
Alimentation 230 V~ / 50-60 Hz
Sortie moteur RADIUS 12 V= / 2 x 1,4 A
Sortie moteur OLLY E 19 V= / 1 x 1,8 A
Temperature -20° C / +55° C
Dimension RO2H 166x64x40
Dimension CONT3 200x92x55
Fréquence radio 433,92 MHz
Codes radio mémorisables 200
