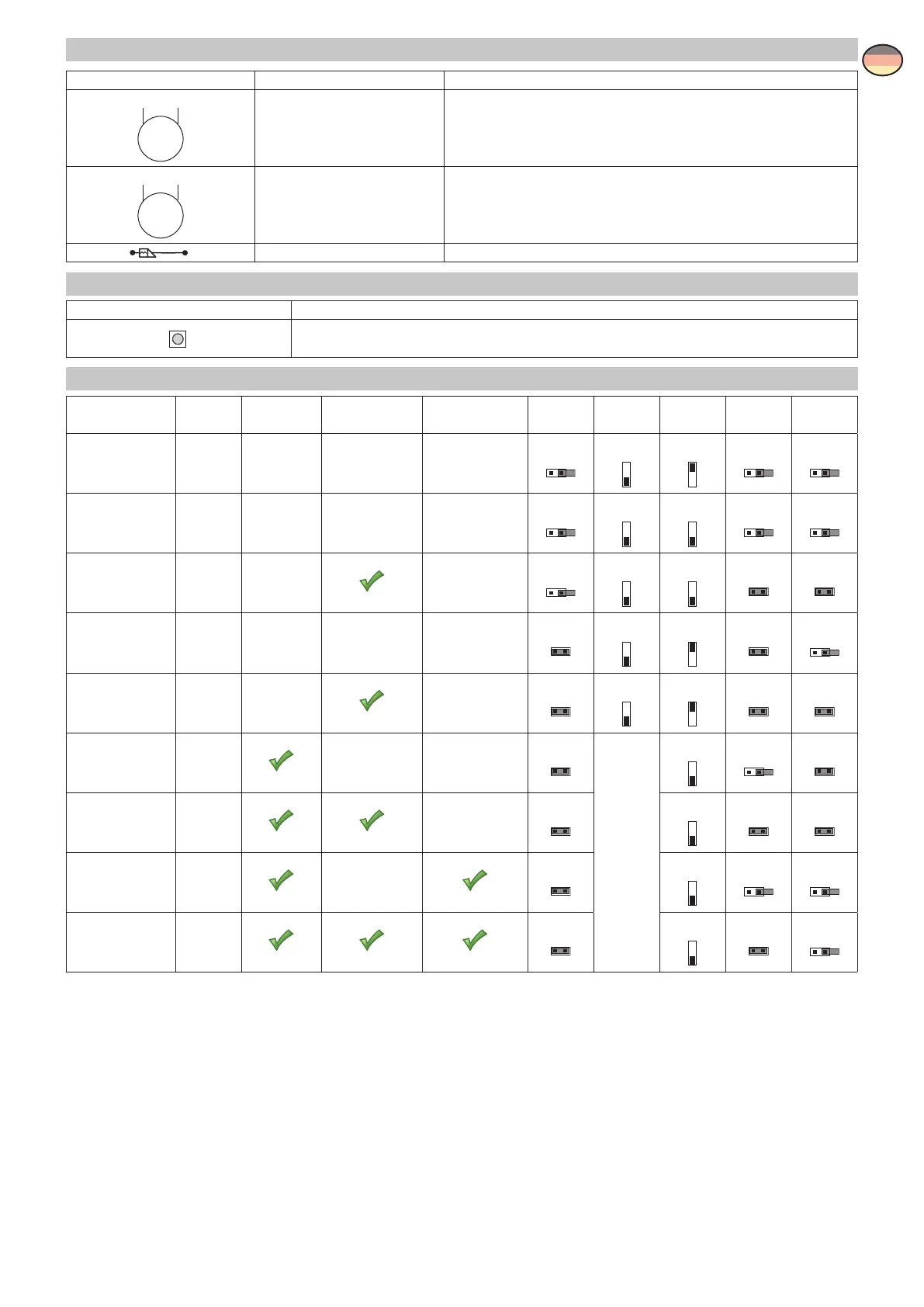

DITEC RO2H - Page 13

D
13
RO2H - IP1918
1.2 Ausgänge und Zubehör
Ausgang Wert Beschreibung
M1
33 31
12 V= / 1,4 A
Motor 1 (M1).
Mit Stromversorgungskabeln mit 0,5 mm² / max. 3 m anschließen.
M2
36 34
12 V= / 1,4 A
Motor 2 (M2).
Mit Stromversorgungskabeln mit 0,5 mm² / max. 3 m anschließen.
-LK +LK 12 V= / 4 A Elektrosperre 12 V. (Nur RADIUSLOK)
1.3 Regelungen
Taste Beschreibung
PRG Taste für Funkprogrammierung.
1.4 Einstellungen
Anwendung Flügel Überlagerung Schrittbetrieb
[*]
Schließung einem
Flügel nach anderen
OM DIP1 DIP2 S1 S2
OLLYE 1
OFF
OFF ON
OFF OFF
RADIUS 1
OFF
OFF OFF
OFF OFF
RADIUS 1
OFF
OFF OFF
ON ON
RADIUS 2
ON
OFF ON
ON OFF
RADIUS 2
ON
OFF ON
ON ON
RADIUS 2
ON
Siehe Absatz 1.5
OFF
OFF ON
RADIUS 2
ON
OFF
ON ON
RADIUS 2
ON
OFF
OFF OFF
RADIUS 2
ON
OFF
ON OFF
Die Funktion Schrittbetrieb ändert:
- den Öffnungsbefehl (0-3 und Radio CH1) in der Reihenfolge Öffnet-Stopp-Öffnet.
- den Schließbefehl (0-4 und Radio CH2) in der Reihenfolge Schließt-Stopp-Schließt.
