1.2 Uscite e accessori
Uscita Valore Descrizione
M1
33 31
12 V= / 1,4 A
Motore 1 (M1).
Collegare con cavi per alimentazione 0,5 mm² / max. 3 m.
M2
36 34
12 V= / 1,4 A
Motore 2 (M2).
Collegare con cavi per alimentazione 0,5 mm² / max. 3 m.
-LK +LK 12 V= / 4 A Elettroblocco 12 V. (Solo RADIUSLOK)
1.3 Regolazioni
Pulsante Descrizione
PRG Pulsante di programmazione radio.

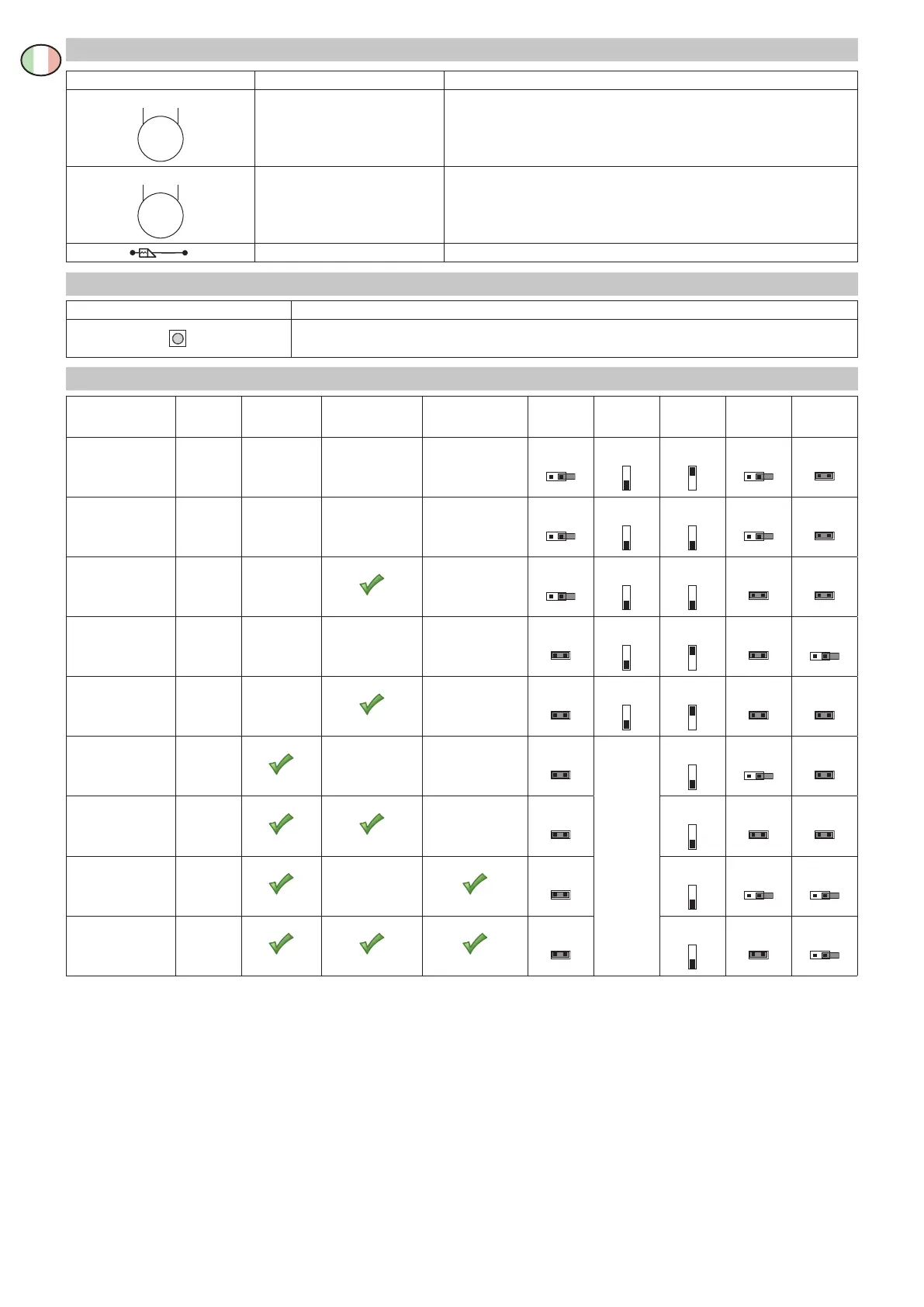

1.4 Impostazioni
Applicazione Ante Sormonto Passo-passo
[*]
Chiusura una
anta alla volta
OM DIP1 DIP2 S1 S2
OLLYE 1
OFF
OFF ON
OFF ON
RADIUS 1
OFF
OFF OFF
OFF ON
RADIUS 1
OFF
OFF OFF
ON ON
RADIUS 2
ON
OFF ON
ON OFF
RADIUS 2
ON
OFF ON
ON ON
RADIUS 2
ON
Vedi paragrafo 1.5
OFF
OFF ON
RADIUS 2
ON
OFF
ON ON
RADIUS 2
ON
OFF
OFF OFF
RADIUS 2
ON
OFF
ON OFF
[*]Lafunzionepasso-passomodica:
- il comando di apertura (0-3 e radio CH1) nella sequenza apre-stop-apre.
- il comando di chiusura (0-4 e radio CH2) nella sequenza chiude-stop-chiude.
