Dolmar MS-430.4 U - A Fémkés Vagy a Nejlonszálas Vágófej Felszerelése

142
Csak eredeti DOLMAR fémkéseket vagy nejlonszálas
vágófejet használjon.
A fémkésnek jól polírozottnak, karcolás- vagy törésmentesnek kell lennie. –
Ha a fémkés használat közben kőbe ütközik, azonnal állítsa le a motort, és
ellenőrizze a kést.
Minden három óra használat után köszörülje meg, vagy cserélje ki a fémkést. –
Ha a nejlonszálas vágófej használat közben kőbe ütközik, azonnal állítsa le a –
motort, és ellenőrizze a nejlonszálas vágófejet.
VIGYÁZAT: A saját biztonsága és a baleset-megelőzési előírásoknak való
megfelelés érdekében a megfelelő védőnek mindig felszerelve kell
lennie.
A gép védőburkolat nélküli használata nem engedélyezett.
A vágókés külső átmérője legfeljebb 300 mm lehet. Ne használjon
300 mm-nél nagyobb külső átmérőjű kést.

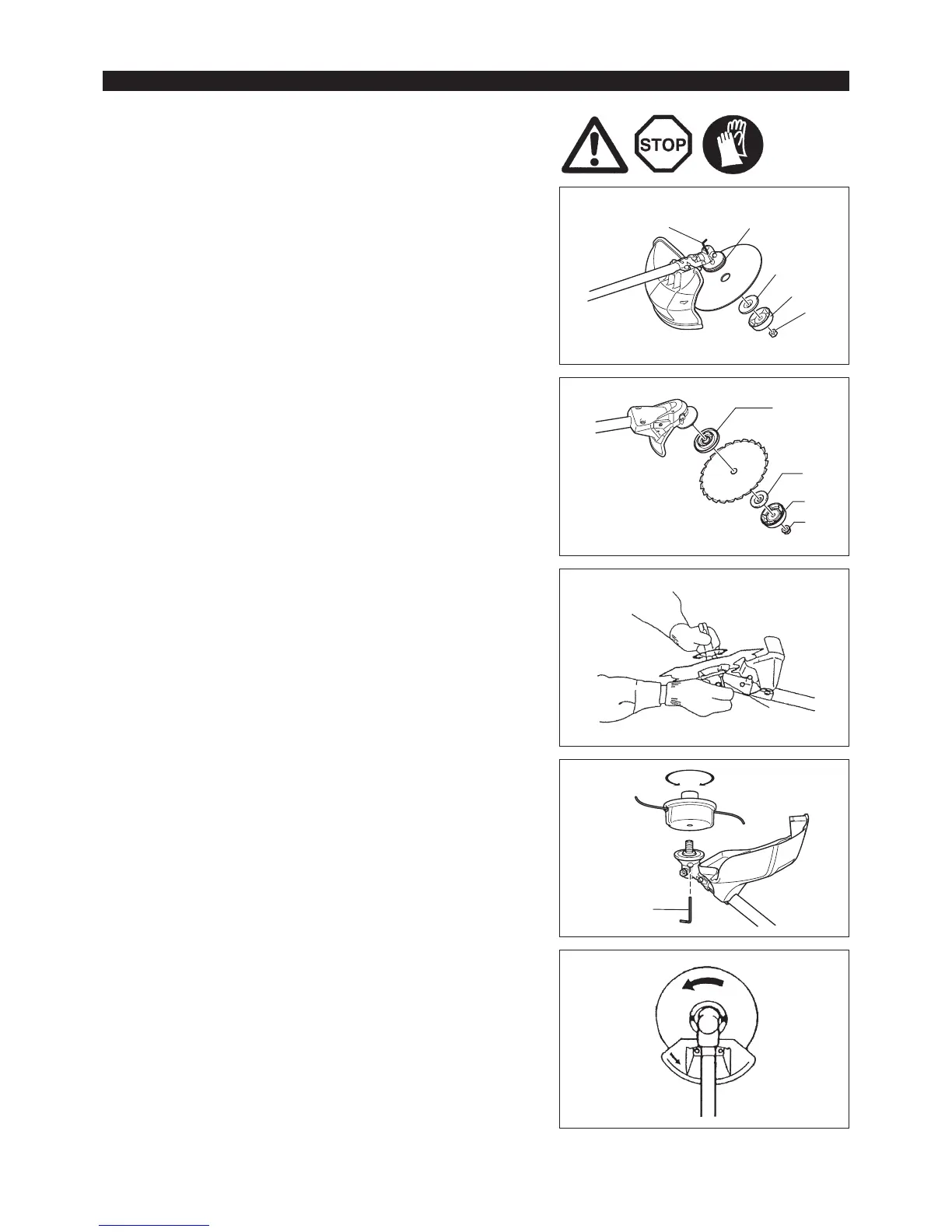

Fordítsa fejjel lefelé a gépet, így könnyen ki tudja cserélni a fémkést vagy a
nejlonszálas vágófejet.
A nyíláson keresztül illessze az imbuszkulcsot a hajtóműházba, és forgassa a –
rögzítő alátétet (4) addig, amíg az imbuszkulcs nem rögzíti azt.
A villáskulccsal lazítsa meg a csavaranyát (1) (bal menetes), majd távolítsa el –
a csavaranyát (1), a kupakot (2) és a rögzítő alátétet (3).
(4)
(3)
(2)
(1)
(4)
(3)
(2)
(1)
Forgásirány
Imbuszkulcs
A FÉMKÉS VAGY A NEJLONSZÁLAS VÁGÓFEJ FELSZERELÉSE
A fémkés felszerelése a helyén tartott imbuszkulccsal
Szerelje fel fémkést a tengelyre úgy, hogy a támasztó alátét (4) vezetője –
illeszkedjen a fémkésen lévő tengelynyílásba. Tegye vissza a rögzítő alátétet
(3), a kupakot (2), végül a csavaranyával (1) rögzítse a fémkést.
[Meghúzási nyomaték: 20–30 N-m]
MEGJEGYZÉS: A fémkés kezelésekor mindig viseljen kesztyűt.
MEGJEGYZÉS: A fémkést rögzítő csavaranya (rugós alátétkarikával) kopó
alkatrész. Ha bármilyen elhasználódás vagy deformáció látható
a rugós alátéten, cserélje ki a csavaranyát.
A nejlonszálas vágófej felszerelése
A rögzítő alátét (3), a kupak (2) és a csavaranya (1) nem szükségesek a –
nejlonszálas vágófej felszereléséhez. A nejlonszálas vágófej a támasztó
alátét (4) fölé kerül.
A nyíláson keresztül illessze az imbuszkulcsot a hajtóműházba, és forgassa a –
rögzítő alátétet (4) addig, amíg az imbuszkulcs nem rögzíti azt.
Ezután az óramutató járásával ellentétes irányban csavarja fel a nejlonszálas –
vágófejet a tengelyre.
Húzza ki az imbuszkulcsot. –
Imbuszkulcs
Lazítás Húzza meg
Imbuszkulcs
