Dolmar MS-430.4 U - Montáž Držadla

191
UPOZORNĚNÍ: Před prováděním jakýchkoli prací na zařízení vždy vypněte
motor a odpojte konektor zapalovací svíčky.
Vždy noste ochranné rukavice!
UPOZORNĚNÍ: Motor startujte teprve po kompletním sestavení.
Platí pro modely MS-4300.4 U, MS-430.4 U

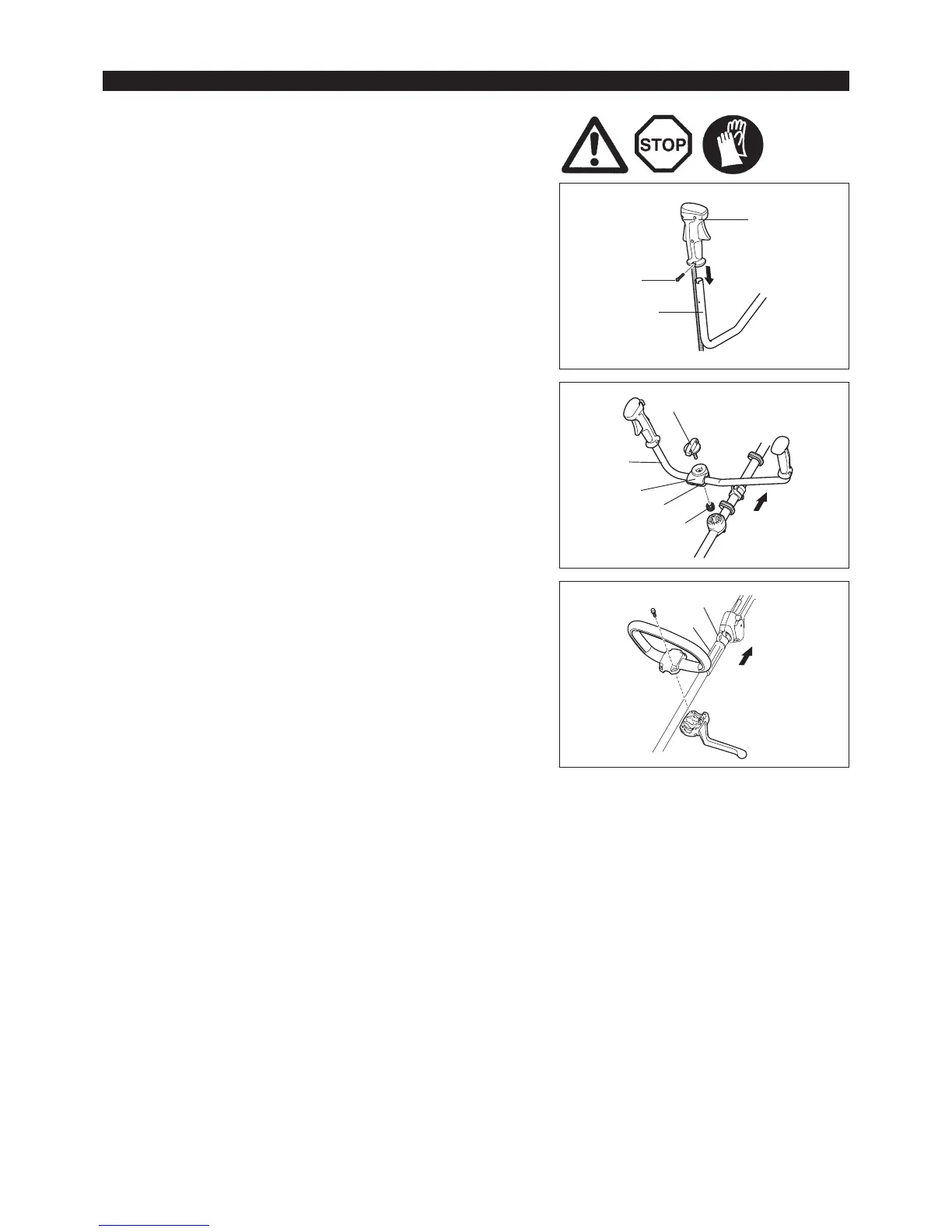

Tyč držadla nasaďte podle obrázku do rukojeti.
Otvor pro šroub v rukojeti vyrovnejte s otvorem v tyči.
Šroub pevně dotáhněte.
MONTÁŽ DRŽADLA
Povolte knoík (1). –
Držadlo (4) umístěte mezi příchytku (2) a podpěru držadla (3). –
Držadlo (4) upravte do úhlu umožňujícího pohodlnou pracovní polohu a pak –
jej pevně zajistěte ručním dotažením knoíku (1).
UPOZORNĚNÍ: Nezapomeňte namontovat pružinu (5).
Platí pro model MS-430.4 C
Ke hřídelové tyči upevněte čtyřmi šrouby obloukové držadlo. –
K dodržení správné vzdálenosti mezi držadly umístěte mezi obloukové –
držadlo a závěs (2) rozpěrku (1).
(1)
(2)
(4)
(3)
(5)
(1)
(2)
Motor
Motor
Rukojeť
Šroub
Držadlo
