Dolmar MS-430.4 U - Montáž Kovovej Čepele Alebo Nylonovej Sečnej Hlavy

168
Používajte len originálne kovové čepele alebo nylonovú
sečnú hlavu značky DOLMAR.
Kovová čepeľ musí byť dobre vyhladená a nesmie obsahovať žiadne –
praskliny alebo zlomené miesta. Ak kovová čepeľ počas prevádzky narazí na
kameň, okamžite zastavte motor a čepeľ skontrolujte.
Po každých troch hodinách prevádzky kovovú čepeľ vyleštite alebo vymeňte. –
Pokiaľ nylonová sečná hlava počas prevádzky narazí na kameň, okamžite –
zastavte motor a nylonovú sečnú hlavu skontrolujte.
UPOZORNENIE: Vždy musí byť nainštalovaný správny chránič, a to kvôli
vašej vlastnej bezpečnosti a aby sa zabezpečila zhoda s
nariadeniami týkajúcimi sa prevencie úrazov.
Prevádzkovanie zariadenia bez nainštalovaných chráničov je
zakázané.
Vonkajší priemer sečnej čepele musí byť maximálne 300 mm
(12”). Nikdy nepoužívajte čepele s vonkajším priemerom
väčším ako 300 mm (12”).
Po otočení strojného zariadenia naopak dokážete vymeniť kovovú čepeľ alebo
nylonovú sečnú hlavu jednoduchým spôsobom.
Šesťhranný nástrčkový kľúč zasuňte cez otvor v prevodovej skrini a –
otáčajte podložnou podložkou (4), dokiaľ sa nezablokuje so šesťhranným
nástrčkovým kľúčom.
Pomocou nástrčkového kľúča uvoľnite maticu (1) (ľavotočivý závit) a –
odskrutkujte maticu (1), misku (2) a upínaciu podložku (3).
(4)
(3)
(2)
(1)
(4)
(3)
(2)
(1)
Otáčanie
Šesťhranný
nástrčkový kľúč

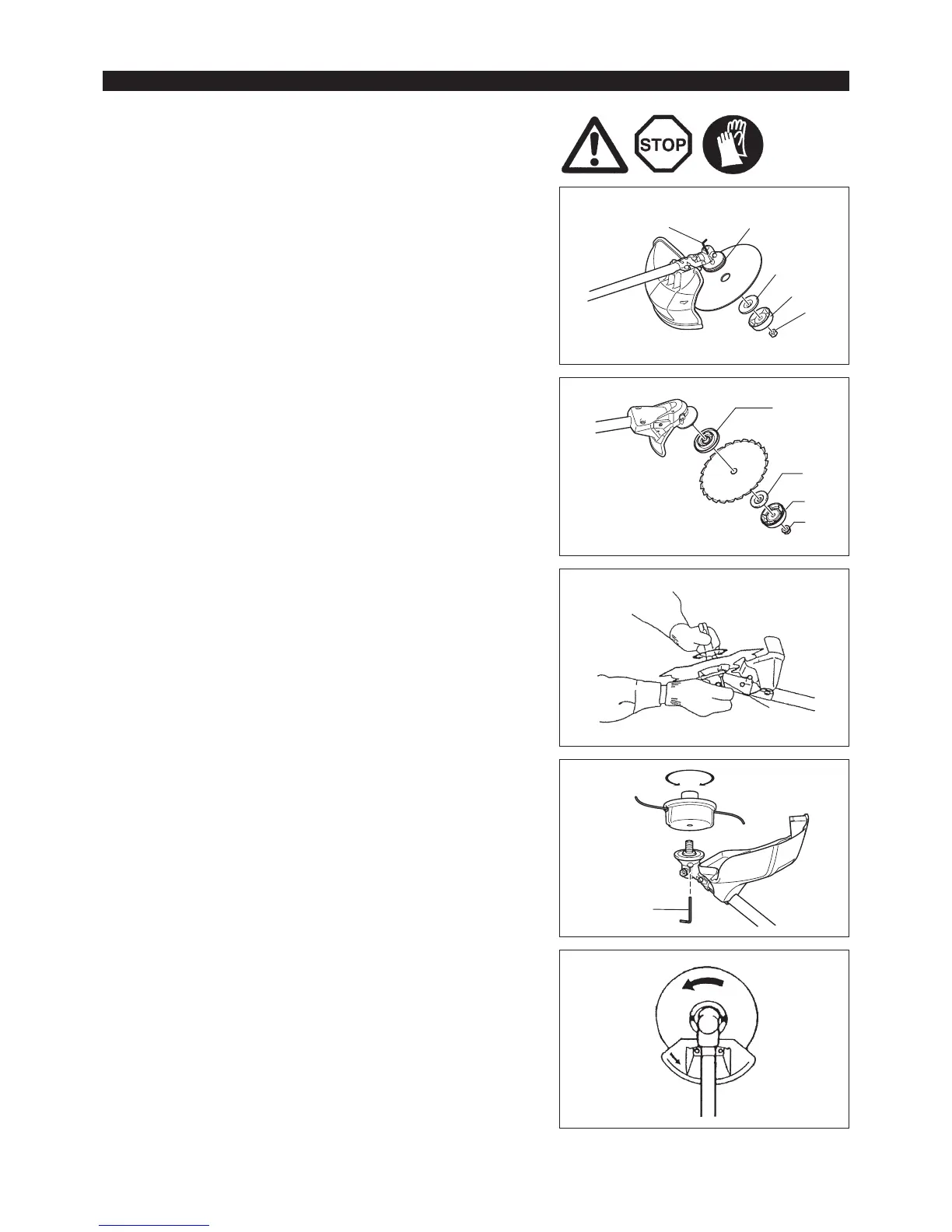

MONTÁŽ KOVOVEJ ČEPELE ALEBO NYLONOVEJ SEČNEJ HLAVY
Montáž kovovej čepele pomocou šesťhranného
nástrčkového kľúča osadeného stále na mieste
Namontujte kovovú čepeľ na tyč tak, aby vodiaci prvok podložnej podložky –
(4) zapadol do otvoru pre hriadeľ na kovovej čepeli. Nainštalujte upínaciu
podložku (3), misku (2) a zaistite kovovú čepeľ pomocou matice (1).
[Uťahovací moment: 20 – 30 N.m]
POZNÁMKA: Pri manipulácii s kovovou čepeľou vždy používajte rukavice.
POZNÁMKA: Upevňovacia matica kovovej čepele (spolu s pružinovou
podložkou) predstavuje spotrebný tovar. Pokiaľ na pružinovej
podložke zbadáte príznaky opotrebovania alebo deformácie,
maticu vymeňte.
Montáž nylonovej sečnej hlavy
Upínacia podložka (3), miska (2) a matica (1) nie sú potrebné pre –
namontovanie nylonovej sečnej hlavy. Nylonová sečná hlava by mala byť
nasadená na hornú časť podložnej podložky (4).
Šesťhranný nástrčkový kľúč zasuňte cez otvor v prevodovej skrini a –
otáčajte podložnou podložkou (4), dokiaľ sa nezablokuje so šesťhranným
nástrčkovým kľúčom.
Následne naskrutkujte nylonovú sečnú hlavu na hriadeľ, a to otáčaním proti –
smeru hodinových ručičiek.
Vyberte šesťhranný nástrčkový kľúč. –
Šesťhranný nástrčkový kľúč
Uvoľnite Utiahnite
Šesťhranný
nástrčkový kľúč
