Dolmar MS-430.4 U - Montarea Mânerului

87
ATENŢIE: Înainte de a efectua orice lucrare asupra echipamentului, opriţi
întotdeauna motorul şi scoateţi şa bujiei de la bujie.
Purtaţi întotdeauna mănuşi de protecţie!
ATENŢIE: Porniţi motorul doar după asamblarea completă a acestuia.

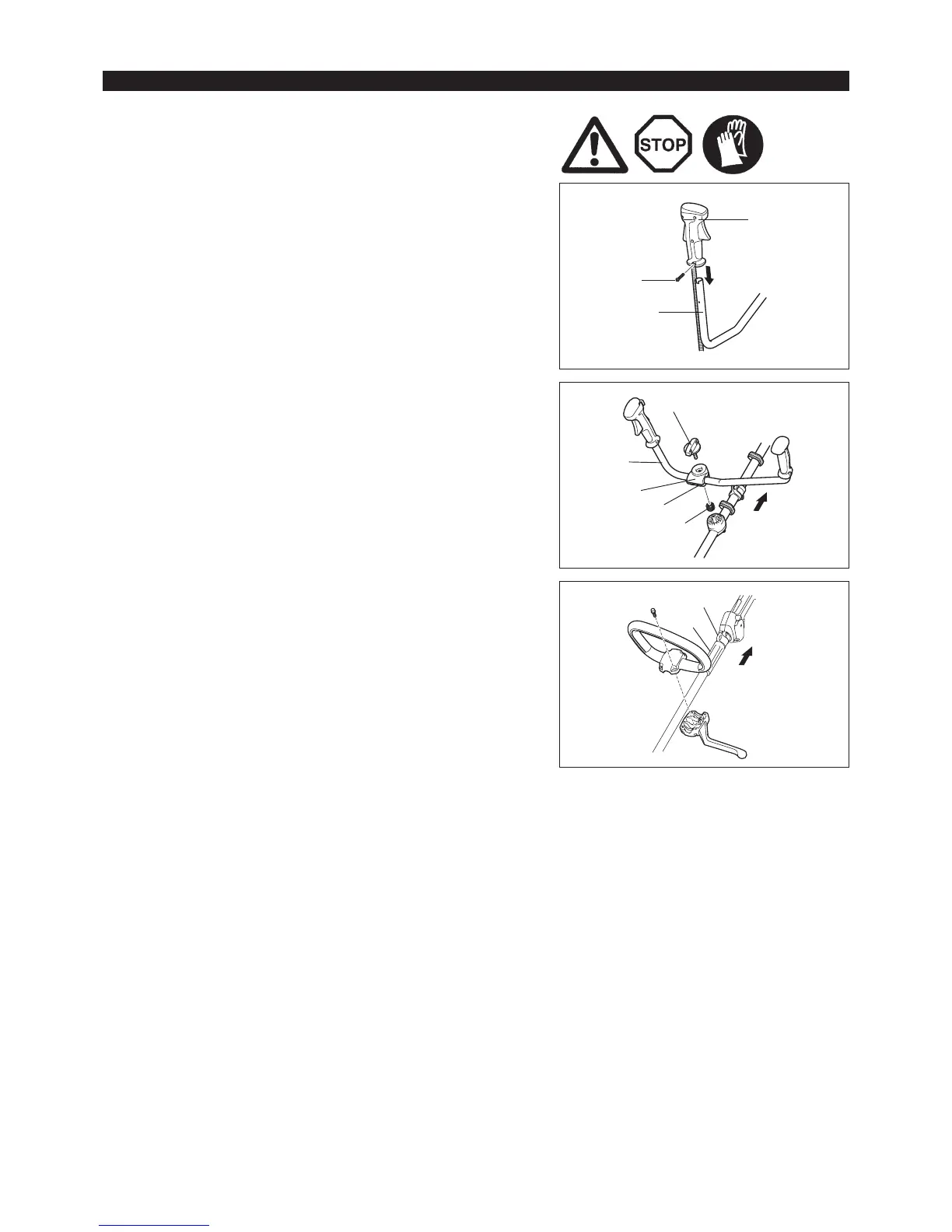

Pentru modelul MS-4300.4 U, MS-430.4 U
Introduceţi axul mânerului în dispozitivul de prindere, în modul indicat.
Aliniaţi oriciul pentru şurub din dispozitivul de prindere cu oriciul din ax.
Strângeţi ferm şurubul.
MONTAREA MÂNERULUI
Slăbiţi butonul rotativ (1). –
Plasaţi mânerul (4) între clema mânerului (2) şi suportul de mâner (3). –
Reglaţi mânerul (4) la un unghi care asigură o poziţie de lucru confortabilă şi –
apoi xaţi strângând ferm cu mâna butonul rotativ (1).
ATENŢIE: Nu uitaţi să montaţi arcul (5).
Pentru modelul MS-430.4 C
Fixaţi mânerul cotit pe ax cu patru şuruburi. –
Pentru a păstra o distanţă corectă între mânere, poziţionaţi distanţierul (1) –
între mânerul cotit şi agăţătoare (2).
(1)
(2)
(4)
(3)
(5)
(1)
(2)
Motor
Motor
Dispozitiv de
prindere
Şurub
Mâner
