UWAGA! Filtr siatkowy należy założyć ok. 10 cm [4”] od
dna pojemnika, aby nie nastąpiło zassanie cząstek nieroz-
puszczalnych, co może uszkodzić korpus dozownika (Rys. 2).
- Nie kłaść filtru siatkowego na podłodze
W żadnym przypadku poziom roztworu nie może znajdować się
powyżej poziomu wlotu wody do DOSATRONu (należy unikać
zapowietrzania) (
Rys. 3).
INSTALACJA DOSATRONU (cd.)

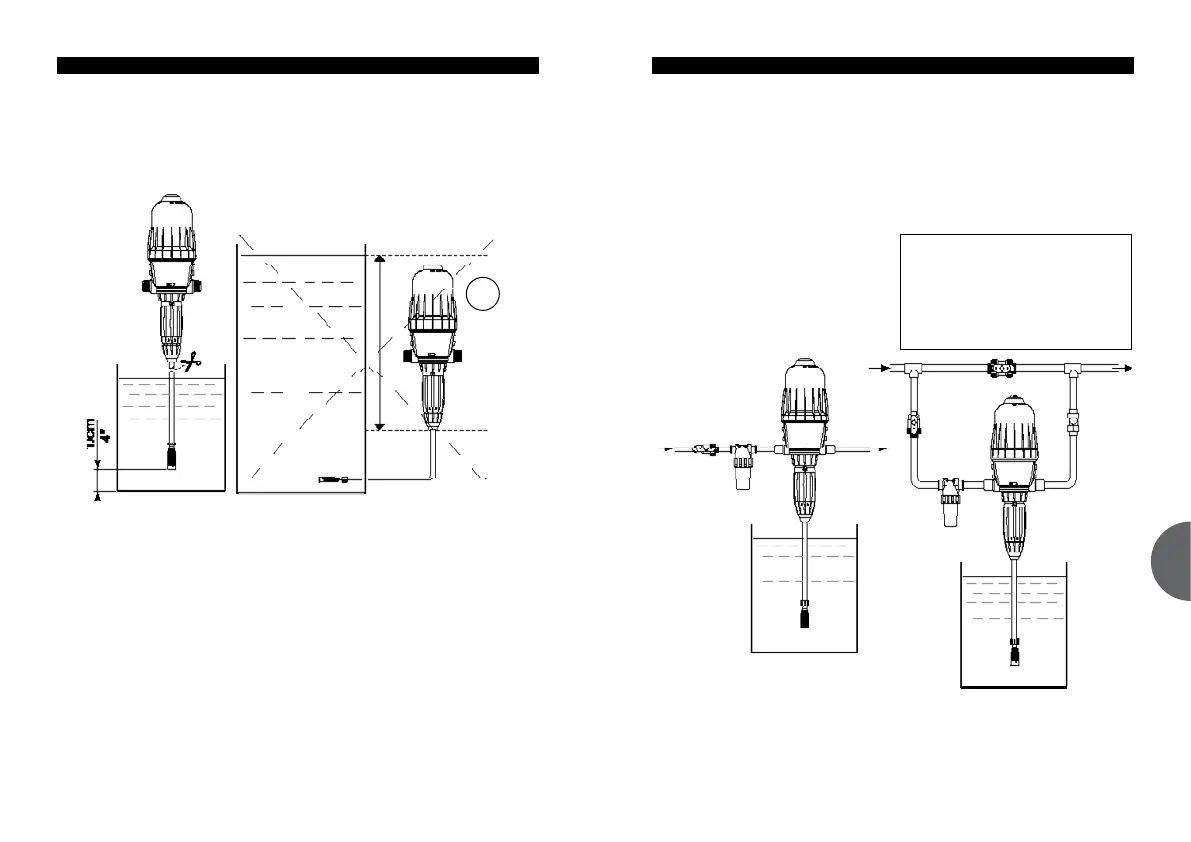

Rys. 2
Rys. 3
JAK NALEŻY POSTĘPOWAĆ
JAK NIE NALEŻY POSTĘPOWAĆ
▼
▼
Krzywe straty ciśnienia
NADMIERNE NATĘŻENIE PRZEPŁYWU (info. wył. o char. orientacyjnym)
Jeśli tłok DOSATRONu stuka więcej niż 46 razy, tzn. wykonuje ponad 23 cykli w 15 sekund*,
oznacza to, że dozownik osiągnął górną granicę natężenia przepływu. Chcąc uzyskać
większe wartości przepływu, należy dobrać DOSATRON o wyższej wydajności.
*D3RE25IE = 30 uderzeń, 15 cykli
Rys. 4
Zawór
zwrotny
Zawór
Zawór
Filtr
Filtr
Rys. 5
NO !
Dozowniki można montować
bezpośrednio na sieci wodociągowej
(Rys. 4) lub – zalecane rozwiązanie –
na przewodzie obejściowym (Rys. 5).
Jeśli natężenie przepływu jest wyższe od
limitów DOSATRONu, p. NADMIERNE
NATĘŻENIE PRZEPŁYWU.
Aby zabezpieczyć DOSATRON przed
przedwczesnym zużyciem, zaleca
się zamontowanie odpowiedniego
filtru (np. 300 mesz - 60 mikronów
w zależności od jakości wody)
na dopływie do dozownika.
Jest to niezbędne na wypadek,
gdyby woda była zanieczyszczona,
a w szczególności – gdy woda
pochodzi z odwiertu.
Instalacja filtru jest nie tylko
zalecana – jest to również warunek
ważności gwarancji.
Montaż na przewodzie obejściowym
umożliwia zasilanie instalacji
w czystą wodę bez uruchamiania
DOSATRONu, a także łatwy
demontaż urządzenia.
W przypadku instalacji
w sieci wody pitnej
należy przestrzegać
obowiązujących w danym
kraju norm i regulacji.
