dosatron D3 RE 10 - Instalação Do Dosatron

©
DOSATRON INTERNATIONAL / 223
PT
©
DOSATRON INTERNATIONAL / 222
©
DOSATRON INTERNATIONAL / 223
O DOSATRON é fornecido com um tubo de aspiração (a encurtar se
necessário) que permite a sua utilização com um recipiente de grande
capacidade.
Este tubo deve estar obrigatoriamente equipado com o filtro e o lastro.
Para a instalação deste tubo, ver o capítulo correspondente.
NOTA : A altura de aspiração é de 4 metros no máximo [13 ft].
Ligar o tubo equipado com o filtro e o lastro, e mergulhá-lo na
solução a dosear.
A

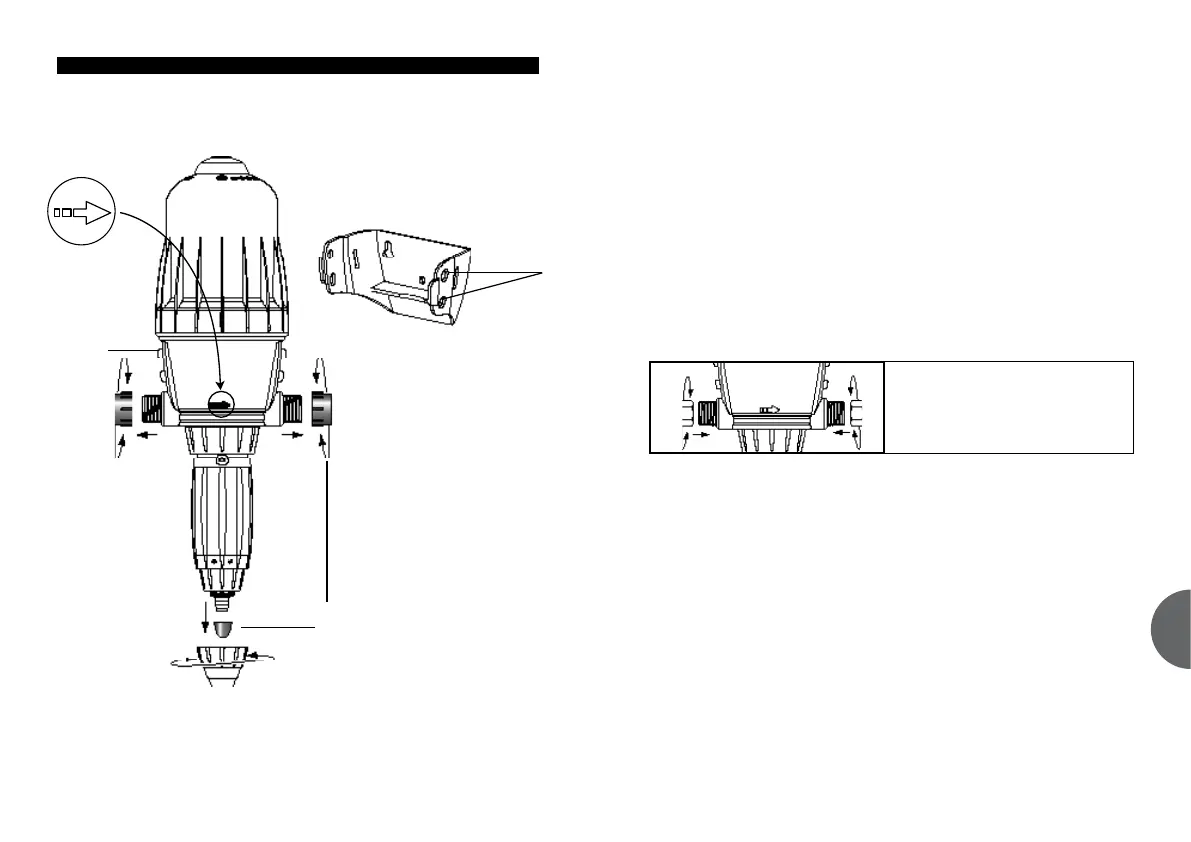

Fig. 1
C
B
D
é
b
i
t
o
d
e
á
g
u
a
A INSTALAÇÃO DEVERÁ SER EFECTUADA SEM
FERRAMENTAS
O DOSATRON é fornecido com :
- suporte de parede,
- tubo de aspiração com filtro de aspiração.
O suporte permite a fixação do DOSAT RON na parede.
Introduzir o DOSAT RON no suporte afastando ligeiramente os dois lados
do suporte para encaixar corretamente os 4 pinos do corpo principal (Fig. 1-A)
nos buracos orrespondentes do suporte (Fig. 1-B).
Retire as tampas de protecção (Fig. 1-C) que fecham os orifícios do seu
DOSAT RON antes de o ligar à rede de água.
INSTALAÇÃO DO DOSATRON
Binário de aperto 20Nm
Ou seja 2kg
(aviso: 1 Nm = 0,1 daN)
RECOMENDAÇÕES
A ligação do aparelho à rede água pode ser feita com tubos flexíveis de 20 mm
de diâmetro interior fixados com braçadeiras e uniões rotativas Ø 20 x 27 mm
[3/4”]. Certifique-se de que a água corre no sentido das setas que é indicado no
seu aparelho.
