A

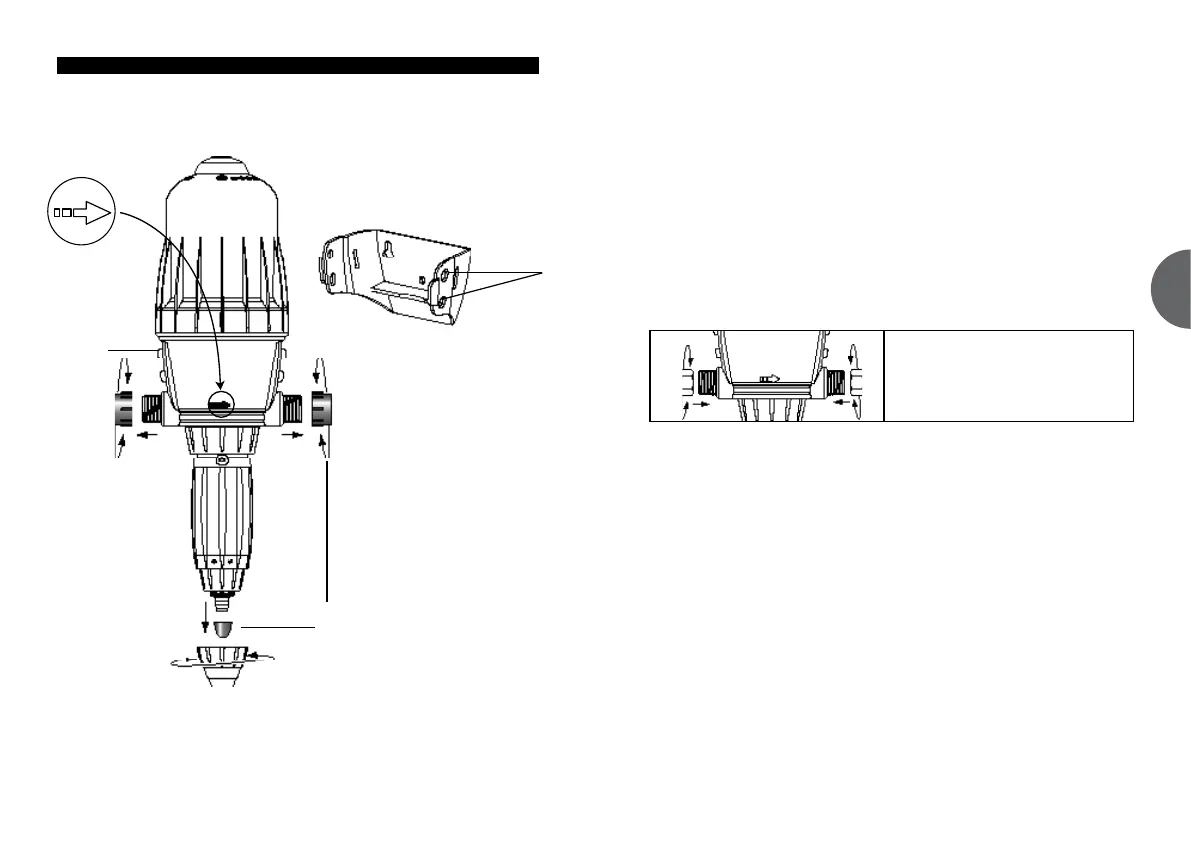

Fig. 1
C
B
w
a
t
e
r
fl
o
w
MONTAGGIO DEL DOSATRON
Coppia di serraggio 20 N
.
m
dati 2kg
.
m
(nota: 1 N
.
m = 0,1 DaN
.
m)
RACCOMANDAZIONI
IL MONTAGGIO DEVE ESSERE EFFETTUATO SENZA ATTREZZI
Il DOSATRON è fornito con :
- un supporto murale,
- un tubo di aspirazione con succhieruola.
Il supporto serve al fissaggio murale del DOSATRON.
Inserire il DOSATRON nel supporto spostando leggermente i bracci del
supporto per incastrare i 4 naselli del corpo principale (Fig. 1-A) negli orifizi
corrispondenti del supporto (Fig. 1-B).
Rimuovere i tappi di protezione (Fig. 1-C) che ostruiscono gli orifici del suo
DOSATRON prima di collegarlo alla rete d’acqua.
Il DOSATRON è venduto con un tubo di aspirazione (che può essere
accorciato secondo i bisogni dell’installazione) che permette la sua
utilizzazione con un serbatoio di grande contenenza.
Questo tubo deve essere dotato obbligatoriamente della succhieruola.
Per il collegamento di questo tubo, vedere il capitolo corrispondente.
NOTA : L’altezza di aspirazione è di 4 metri al massimo [13 ft].
Collegare il tubo munito della succhieruola ed immergerlo nella soluzione da dosare.
Il collegamento dell’apparecchio alla rete d’acqua può essere effettuato con
tubi flessibili di 20 millimetri di diametro interno, fissati con collari e raccordi
girevoli di Ø 20 x 27 mm [3/4”]. Assicurarsi che l’acqua scorra nel senso
delle frecce riportate sull’apparecchio.
