dosatron D3 RE 10 - Замена Поршня Двигателя; Перевод - Международные Единицы Измерения

©
DOSATRON INTERNATIONAL / 179
RU
ПЕРЕВОД – Международные единицы измерения
Принцип: Регулировка на 1% ⇒ 1/100 = 1 объём концентрированного
продукта на 100 объёмов воды.
Например : Регулировка на 2 %⇒ 2/100 = 2 объёма
концентрированного продукта на 100 объёмов воды.
Соотношение ⇒ 1/50.

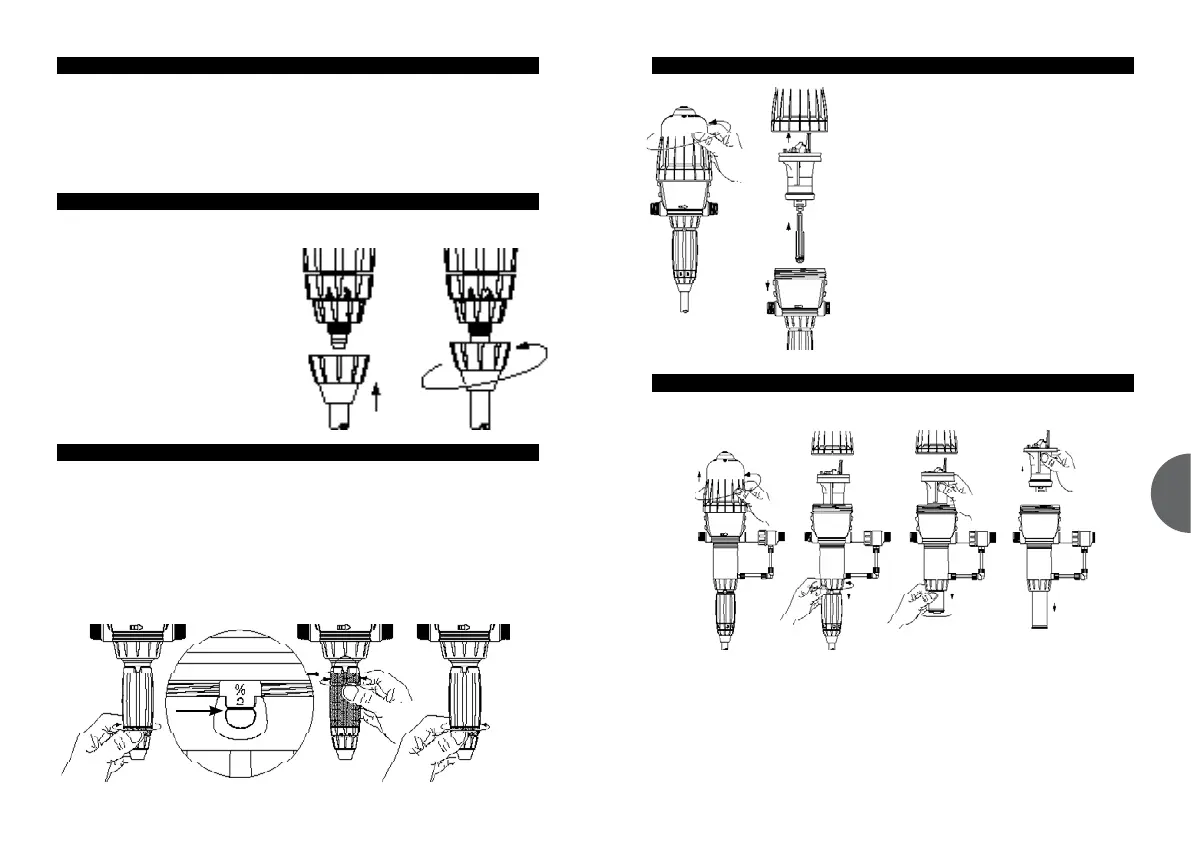

ПОДСОЕДИНЕНИЕ ВСАСЫВАЮЩЕГО ШЛАНГА
Рис. 11 Рис. 12
РЕГУЛИРОВАНИЕ ДОЗИРОВКИ (без давления)
ВНИМАНИЕ ! Не использовать никакие инструменты
РЕГУЛИРОВАНИЕ ДОЗИРОВКИ ДОЛЖНО ПРОИЗВОДИТЬСЯ БЕЗ
ДАВЛЕНИЯ
- Закройте вентиль подачи воды и сбросьте давление до нуля.
- Освободите стопорное кольцо (Рис. 13).
- Завинтите или отвинтите регулировочную втулку так, чтобы
нужные отметки дозирования появились в соответствующих
прорезях (Рис. 14).
- Снова затяните стопорное кольцо (Рис.15).
©
DOSATRON INTERNATIONAL / 178
Рис. 13
Рис. 14 Рис. 15
В случае подсоединения к уже
использованному дозатору
DOSATRON, обязательно
ознакомьтесь с « МЕРАМИ
ПРЕДОСТОРОЖНОСТИ ».
- Отвинтите гайку (Рис. 11) в
нижней части дозирующего узла и
вставьте в неё всасывающий шланг.
- Наденьте трубку на рифлёный
наконечник до упора и завинтите
гайку вручную (Рис. 12).
ЗАМЕНА ПОРШНЯ ДВИГАТЕЛЯ (без давления)
- Закройте вентиль подачи воды
и сбросьте давление до нуля.
- Отвинтите кожух вручную (Рис.
16) и снимите его.
- Выньте узел поршня двигателя
(Рис. 17) потянув его вверх.
- Затем извлеките шток и
сердечник, потянув их наверх.
- Замените и соберите узел
в порядке, противоположном
разборке.
- Установите кожух на место,
соблюдая осторожность, чтобы
не повредить соединение, и
привинтите его вручную.
Рис. 16
Рис. 17
ЗАМЕНА ПОРШНЯ ДВИГАТЕЛЯ D3RE25IE (без давления)
©
DOSATRON INTERNATIONAL / 179
- Закройте вентиль подачи воды и
сбросьте давление до нуля.
- Отвинтите кожух вручную (Рис.
18) и снимите его
- Отвинтите и снимите нижнюю
гайку (рис. 19).
- Удерживая поршень двигателя,
поверните сердечник на четверть
оборота (Рис. 20).
- Замените и соберите узел в
порядке, п р о т и в о п о л о
ж н о
м разборке.
- Установите колпак на место,
соблюдая осторожность, чтобы не
повредить прокладку, и привинтите
его вручную (Рис. 21).
- Заново соберите узел дозировки.
Рис
. 18
Рис. 19
Рис. 20
Рис. 21
