Le DOSATRON est livré avec un tuyau d’aspiration (à raccourcir suivant
besoin) qui permet son utilisation avec un récipient de grande contenance.
Ce tuyau doit être muni obligatoirement de la crépine et du lest.
Pour le raccordement de ce tuyau, voir le chapitre correspondant.
NOTA : La hauteur d’aspiration est de 4 mètres maximum [13 ft].
Raccorder le tuyau muni de sa crépine et de son lest, le plonger dans la
solution à doser.
A
Fig. 1
C
B
D
é
b
i
t
d
'
e
a
u
L’INSTALLATION DOIT SE FAIRE SANS OUTIL
Le DOSATRON est livré avec :
- un support mural,
- un tuyau d’aspiration avec crépine.

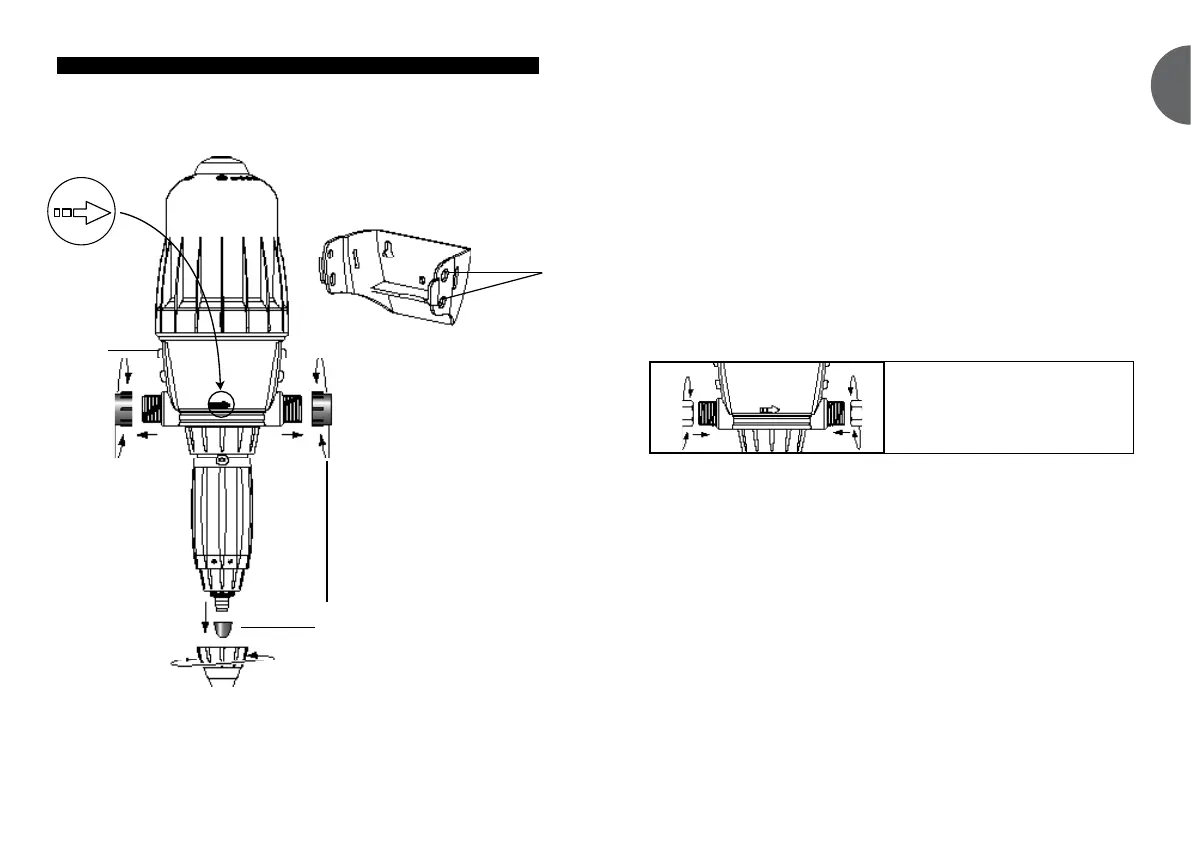

Le support permet la fixation murale du DOSATRON.
Introduire le DOSATRON dans le support en écartant légèrement les bras de
ce dernier afin d’enclencher les 4 ergots du corps principal (Fig. 1-A) dans les
trous correspondants du support (Fig. 1-B).
Enlever les bouchons de protection (Fig. 1-C) qui obturent les orifices de
votre DOSATRON avant de le raccorder sur le réseau d’eau.
INSTALLATION DU DOSATRON
Couple de serrage 20 N
.
m
soit 2kg
.
m
(rappel : 1 N
.
m = 0.1 DaN.m)
RECOMMANDATIONS
Le raccordement de l’appareil au réseau d’eau peut s’effectuer à l’aide de
tuyaux souples de 20 mm de diamètre intérieur fixés à l’aide de colliers et
raccords tournants Ø 20 x 27 mm [3/4”]. S’assurer que l’eau s’écoule dans le
sens des flèches sur l’appareil.
