Le DOSATRON peut être équipé, dans sa partie haute, d’une fonction by-pass
(matériel en option) :
- By-pass sur ON, le DOSATRON fonctionne et le produit est aspiré.
- By-pass sur OFF, le DOSATRON est arrêté et n’aspire pas le produit
RÉGLAGE DU DOSAGE (hors pression)
ATTENTION ! Ne pas utiliser d’outil
Le réglage du dosage doit être effectué hors pression
- Fermer l’arrivée d’eau et faire chuter la pression à zéro.

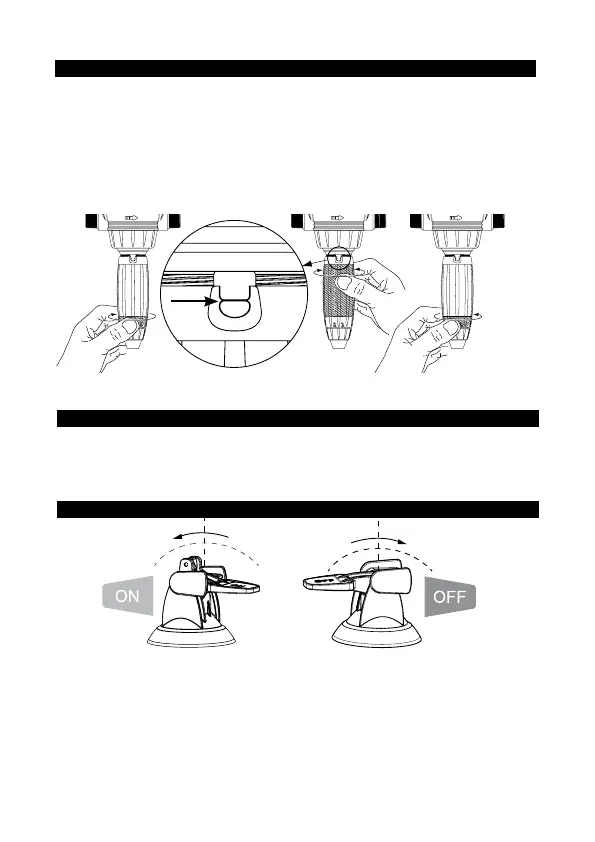

- Desserrer la bague de blocage (Fig. 7).
- Visser ou dévisser la douille de réglage pour que les 2 pointes de l’œillet
de visualisation soient en regard du repère de dosage choisi (Fig. 8).
- Resserrer la bague de blocage (Fig. 9).
CONVERSIONS
OPTION BY-PASS
Principe : Réglage à 1% ⇒ 1/100 = 1 volume de produit concentré pour
100 volumes d’eau.
