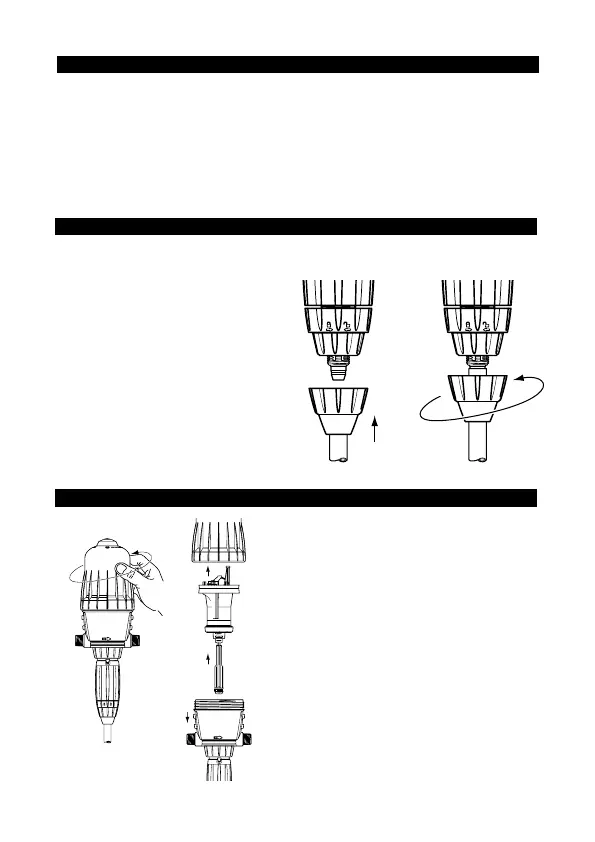

RACCORDEMENT DU TUYAU D’ASPIRATION
Fig. 11
Dans le cas de raccordement
sur un DOSATRON déjà utilisé,
consulter impérativement le §
PRECAUTIONS.
- Dévisser l’écrou (Fig. 11) du bas
de la partie dosage et enfiler le
tuyau d’aspiration dans l’écrou.
- Pousser à fond le tuyau sur
l’embout cannelé et revisser l’écrou
à la main (Fig. 12).
5
%
5
%
NETTOYAGE DU PISTON MOTEUR (hors pression)
- Fermer l’arrivée d’eau et faire
chuter la pression à zéro.
- Dévisser la cloche à la main (Fig. 13)
et la retirer.
- Sortir l’ensemble piston moteur
(Fig. 14) en tirant vers le haut.
- La tige et le piston plongeur
suivent le piston moteur vers le
haut.
- Nettoyer et remonter l’ensemble
dans le sens inverse du démontage.
- Remonter la cloche en prenant
garde de ne pas abîmer son joint et
la visser à la main.
Fig. 13
Fig. 14
VIDANGE DU DOSATRON (dans le cadre d’une mise hors gel)
- Fermer l’arrivée d’eau et faire chuter la pression à zero.
- Enlever la partie dosage
- Enlever la cloche et le moteur.
- Débrancher les raccords à l’entrée et à la sortie d’eau.
- Vider le corps principal après l’avoir enlevé du support mural.
- Procéder au remontage en ayant au préalable nettoyé le joint d’étanchéité .
