114 Руководство по эксплуатации | Flame 1500
ru | Монтаж

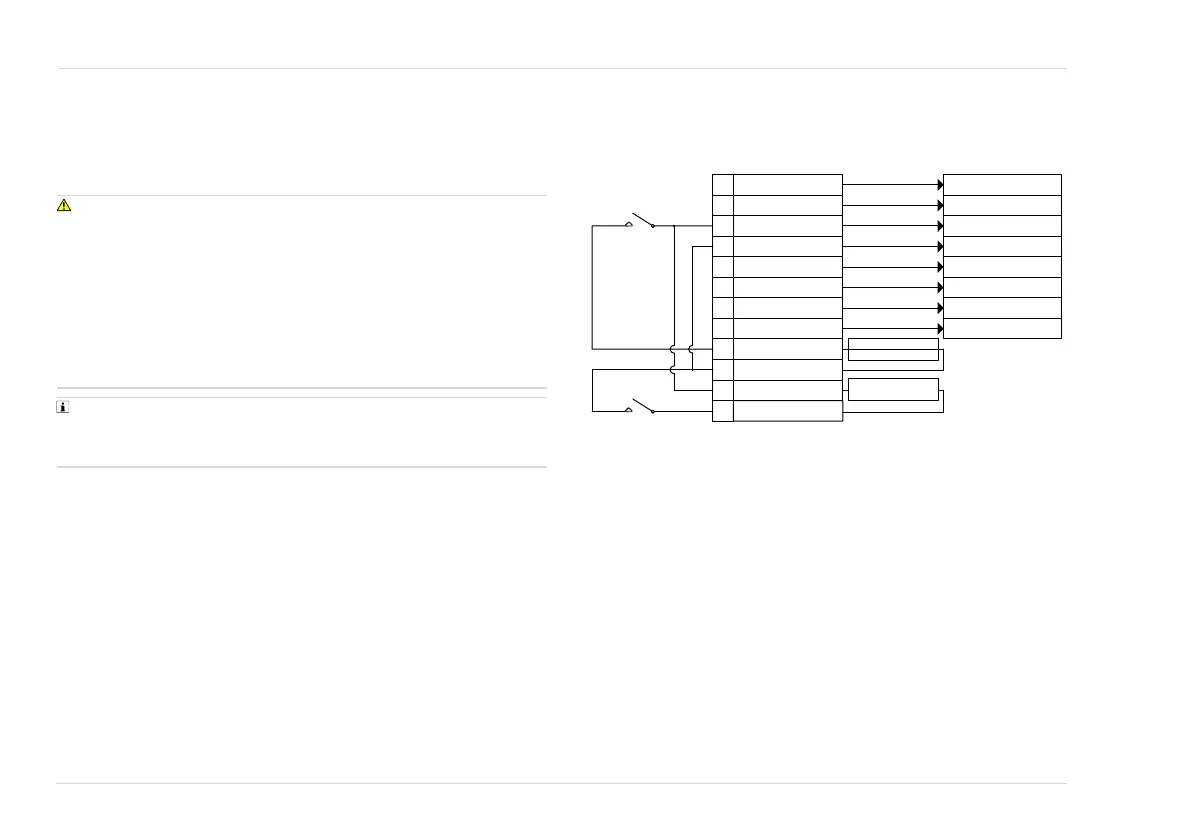

На следующем рисунке показаны внутренние соединения контактов и
перемычек реле сигнализации и неисправности. Для наглядности здесь же
показаны все монтажные соединения.
Оконечное сопротивление и сопротивление сигнальной цепи
рассчитывается на основании параметров системы управления.
ПРЕДОСТЕРЕЖЕНИЕ
Опасность повреждения устройства!
Извещатель пламени должен быть правильно заземлен. Несоблюдение
этого требования может привести к электрическим помехам в
оборудовании.
Кабельные вводы с метрической резьбой оснащены внутренним
ограничителем, который становится виден в резьбе после сборки.
Чрезмерное затягивание может привести к повреждению кабельного ввода
и уплотнителя.
►Правильно заземлите извещатель пламени.
►Не перетягивайте кабельные вводы.
При прокладке кабеля извещателя пламени следует предусмотреть
использование 2 м спирального кабеля. Это позволяет изменять
местоположение извещателя, если его поле зрения перекрывают
локальные препятствия, например, трубопровод и кабельные короба.
3.4.2.1 Электрические соединения
1. Отсоедините все подключенные источники питания. Убедитесь, что они
остаются отключенными, пока это требуется для работ по
пусконаладке.
2. Соедините клемму заземления корпуса с локальной точкой
заземления.
3. Извлеките заглушку (заглушки) из кабельных уплотнителей корпуса.
4. Установите кабельный уплотнитель в корпус. Убедитесь, что
кабельный
уплотнитель ввинчен внутрь корпуса как минимум на пять
витков резьбы с уплотнительной шайбой в основании. Затяните
кабельный уплотнитель с моментом от 15 до 20 Нм (11 – 15 фунт-сила-
фут).
5. Ослабьте стопорный винт на задней крышке корпуса. Отвинтите и
снимите заднюю крышку.
6. Подсоедините кабель к клеммам в одной из следующих конфигураций:
50294
%
b b
b
b
b
b
b
$
b b
b
b
b
&
%
%
)ODPH
)ODPH
)ODPH
