Dräger Flame 1500

Монтаж | ru
Руководство по эксплуатации | Flame 1500 115

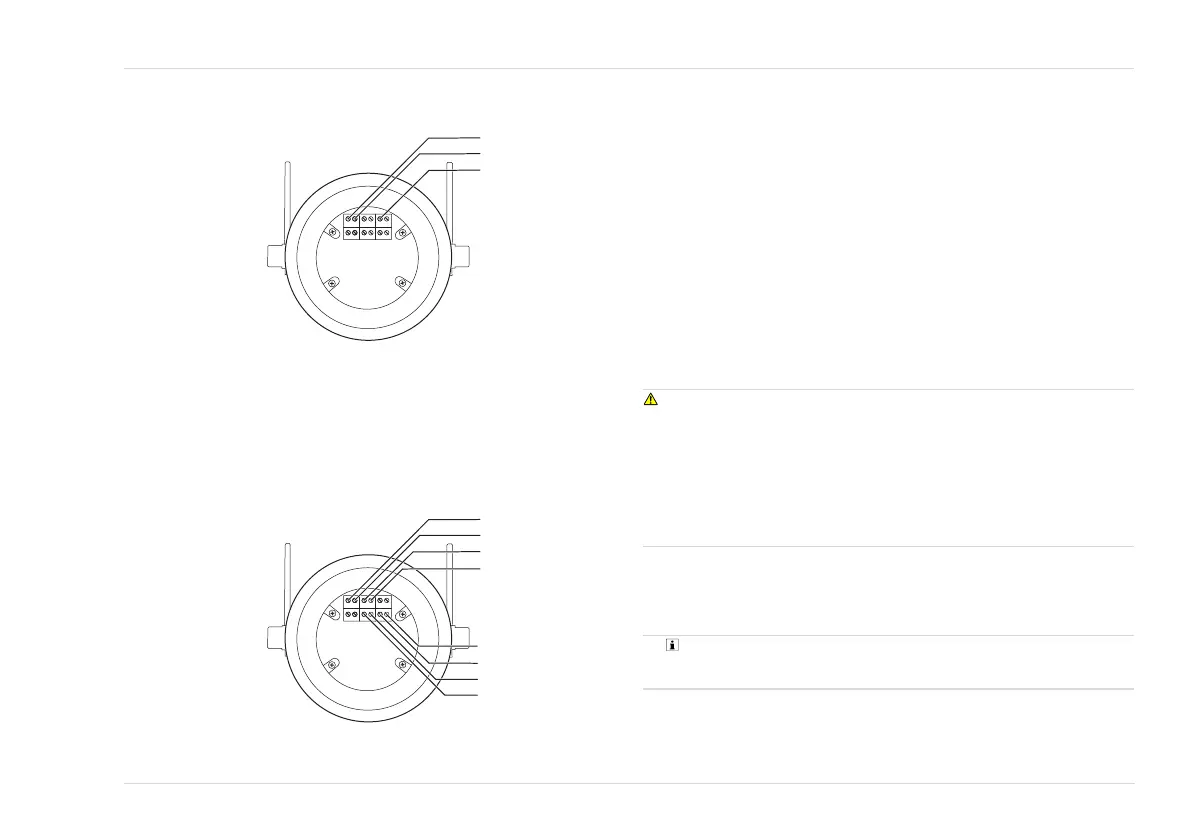

Выход 0–20 мА (неизолированный источник)
Релейный выход (тревога и неисправность)
7. Нанесите ровный слой незастывающей водонепроницаемой смазки на
пламягасящий путь на задней крышке и корпусе.
ПРЕДУПРЕЖДЕНИЕ
Опасность взрыва!
Не используйте извещатель пламени, если задняя крышка корпуса не
может быть навинчена на корпус на пять или более полных оборотов. В
этом случае извещатель не обладает достаточной взрывозащитой
(слишком короткий пламягасящий путь) и эксплуатация такого прибора во
взрывоопасной атмосфере может привести к взрыву.
►В таком случае верните прибор
в компанию Dräger для проверки и
ремонта.
8. Полностью навинтите заднюю крышку корпуса на кожух корпуса.
Убедитесь, что уплотнительное кольцо находится под крышкой и что
установочный винт не будет мешать или ввинчиваться в резьбу
пламягасящего пути или уплотнительное кольцо. С помощью
стопорного винта зафиксируйте заднюю крышку на месте.
Изменение полярности на клеммах 1 и 2 обеспечивает связь RS485
на клеммах 3 и 4. Сигнал RS485 может использоваться для связи с
DF1500 и настройки устройства.
50286
Клемма Описание
124В пост. тока
20В пост. тока
5 Источник 0–20 мА
50297











Клемма Описание
124В пост. тока
20В пост. тока
3 К пожарной панели
4 К пожарной панели
9 Оконечный резистор
10 Оконечный резистор
11 Резистор тревоги
12 Резистор тревоги
