70 Istruzioni per l'uso | Flame 1500
it | Montaggio
–0-20mA
– relè (allarme e guasto)
Note
– La tolleranza sulle uscite di cui sopra è di +/-0,3 mA di corrente con una
resistenza di loop massima di 500 ohm.
– Ulteriori valori 0-20 mA sono configurabili e devono essere specificati al
momento dell'ordine, se necessario. Il segnale ottico di guasto può essere
configurato a 2 mA invece di 1,5 mA e il segnale di allarme può essere
aumentato a 20 mA.
1)
– Il segnale 0-20 mA ha il protocollo HART
®
7 sovrapposto per consentire di
avere accesso a più informazioni diagnostiche.

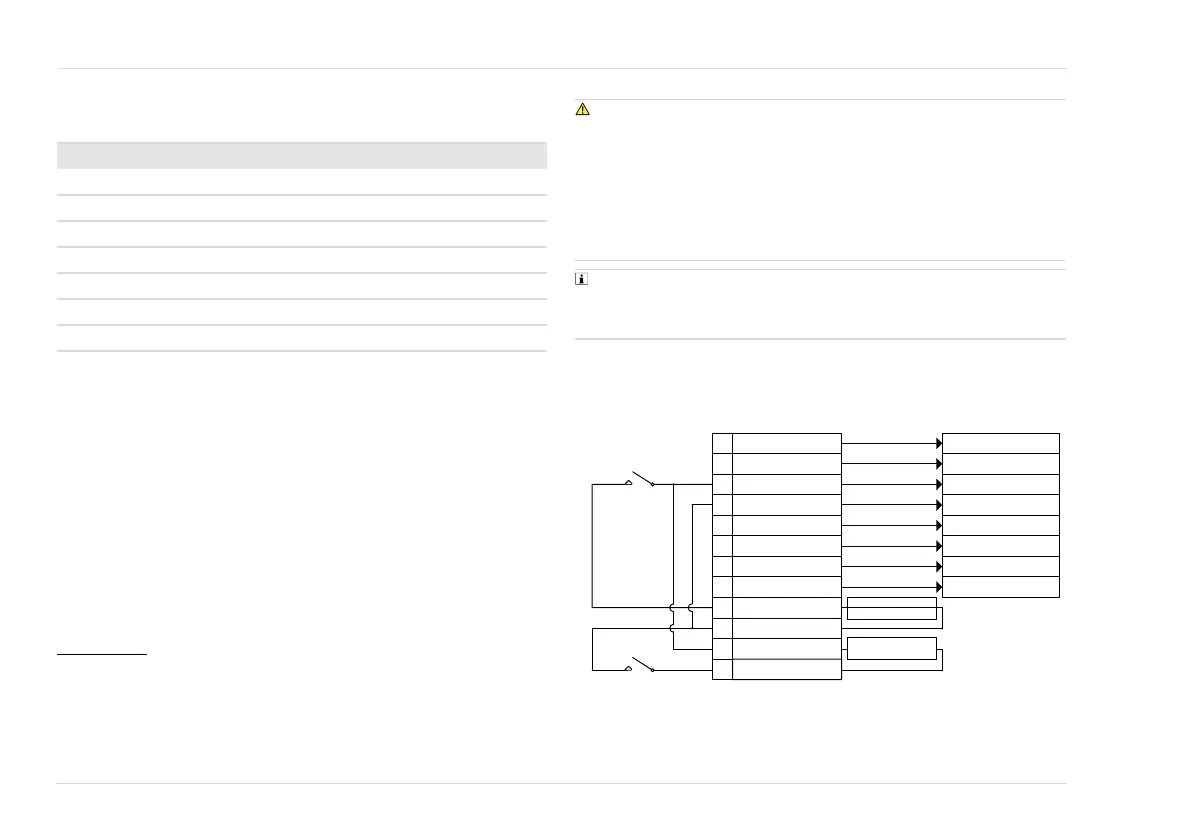

La seguente illustrazione mostra le connessioni interne dei contatti e dei
ponticelli dei relè di allarme e di guasto. Per maggiore chiarezza, in questa
illustrazione è rappresentata anche ogni connessione di campo.
Le resistenze di fine linea e di allarme devono essere calcolate in base ai
requisiti del sistema di controllo.
ATTENZIONE
Rischio di danni al dispositivo!
Il rivelatore di fiamma deve essere collegato a terra correttamente. In caso
contrario, l'apparecchiatura potrebbe subire interferenze elettriche.
Gli ingressi dei cavi con filettature metriche sono dotati di un arresto interno che
fa sì che le filettature siano visibili dopo il montaggio. Un serraggio eccessivo
può danneggiare sia l'ingresso del cavo che il passacavo.
► Mettere a terra correttamente il rivelatore di fiamma.
► Non stringere troppo i passacavi.
Nel cablaggio del rivelatore di fiamma dovrebbe essere consentita un'elica di
2 m. Questo permette al rivelatore di essere riposizionato se le ostruzioni locali,
come tubature e portacavi, bloccano la visuale del rivelatore rispetto al pericolo
locale.
Evento Uscita (in mA)
Guasto alimentazione/rivelatore 0
Guasto per bassa tensione di alimentazione 1
Guasto ottico 1,5
Buone condizioni di funzionamento 4
Allarme 18
*Allarme Aux,configurabile 20
Superamento dell'intervallo di misura 21
1) Il rivelatore di fiamma può essere configurato in fabbrica con un ritardo per l'allarme Aux (20 mA)
compreso tra 0 s e 10 s, regolabile a incrementi di 1 s, oltre ai normali tempi di risposta del
segnale di allarme a 18 mA. Se il segnale di allarme Aux è ritardato, il segnale di allarme a
18 mA precederà il segnale a 20 mA presentando i normali tempi di risposta come testato da
Factory Mutual nel caso di FM3260. Se il segnale di allarme a 20 mA è ritardato, viene conside-
rato un livello di allarme Aux.
50294
%
9 9FF
9FF
9
9FF
9FF
9FF
$
P$ )RQWHP$
9
9
9
&
%
%
$OODUPH
5HVLVWRUHGL
ILQHOLQHD
$OODUPH
DOSDQQHOORDQWLQFHQGLR
DOSDQQHOORDQWLQFHQGLR
5HOªGLHUURUH
QRUPDOPHQWH
FKLXVR
5HOªGLDOODUPH
QRUPDOPHQWHDSHUWR
GL)ODPH
&RQQHVVLRQLLQWHUQH
GL)ODPH
&RQQHVVLRQLGLFDPSR
0RUVHWWLHUDGL)ODPH
