Montaggio | it
Istruzioni per l'uso | Flame 1500 71
3.4.2.1 Installazione elettrica
1. Isolare tutte le alimentazioni associate. Assicurarsi che rimangano isolate
fino a quando necessario per la messa in funzione.
2. Collegare il perno di terra dell'involucro a un punto di messa a terra locale.
3. Rimuovere i tappi ciechi dagli ingressi del passacavo dell'involucro.
4. Montare il passacavo sull'involucro. Assicurarsi che sia montato con il filetto
inserito in profondità all'interno dell'involucro di minimo cinque giri e che la
rondella di tenuta per la protezione dall'ingresso di sostanze e liquidi sia
montata alla base del filetto. Serrare il passacavo con una coppia tra
15e20Nm (tra 11e15lbfft).
5. Allentare la vite di fissaggio situata nel coperchio posteriore dell'involucro.
Svitare e rimuovere il coperchio posteriore dell'involucro.

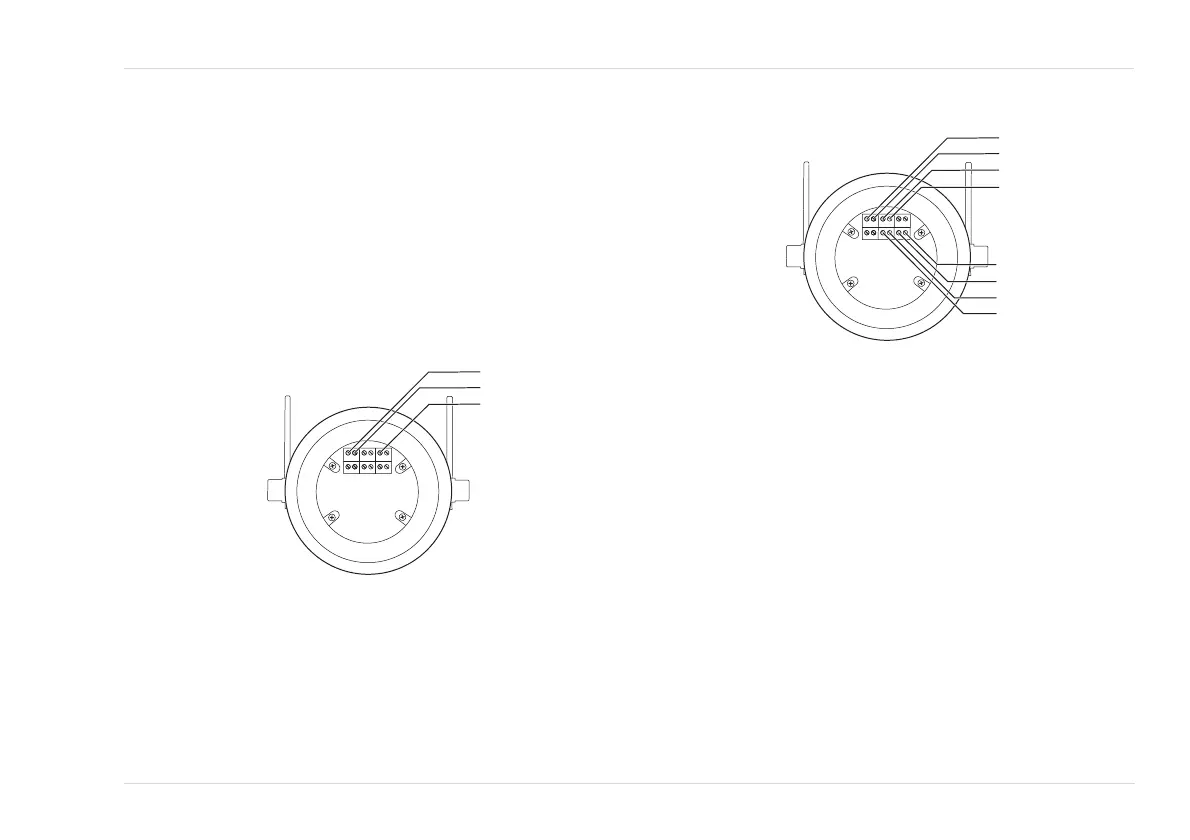

6. Collegare il cablaggio ai morsetti secondo una delle seguenti configurazioni:
Uscita 0-20 mA (fonte non isolata)
Uscita relè (allarme e guasto)
7. Applicare uno strato uniforme di grasso impermeabile non indurente sul
raccordo filettato a prova di esplosione sia sul coperchio posteriore
dell'involucro che sul corpo.
50286
Pin Descrizione
124Vcc
20 Vcc
5 Fonte 0-20 mA
50297
Pin Descrizione
124Vcc
20 Vcc
3 Al pannello antincendio
4 Al pannello antincendio
9 Resistore di fine linea
10 Resistore di fine linea
11 Resistore di allarme
12 Resistore di allarme
