Guía de Utilización Rápida del Modelo DSE Serie 7000
Parte No. 057-101 Guía de Partida Rápida de la Série 7000 VERSIÓN 1 10/06/2011 JR 11
NOTA:- El LED de “Generador con carga” tiene dos modos de operación dependiendo de la configuración de
las entradas digitales de los controladores:
1) Entrada digital configurada para “auxiliar de generador cerrado” – El LED alumbra cuando la entrada auxiliar de
generador cerrado esta activa – El LED muestra el estado del contacto auxiliar.
2) NO hay entrada configurada para “auxiliar de generador cerrado” (configuración de fábrica) – El LED alumbra
cuando el 7x20 provee la señal de carga al generador – El LED muestra el estado del pedido de carga de los
7x20.
NOTA:- El LED “Red con carga” tiene dos modos de operación dependiendo de la configuración de las
entradas digitales de los controladores:

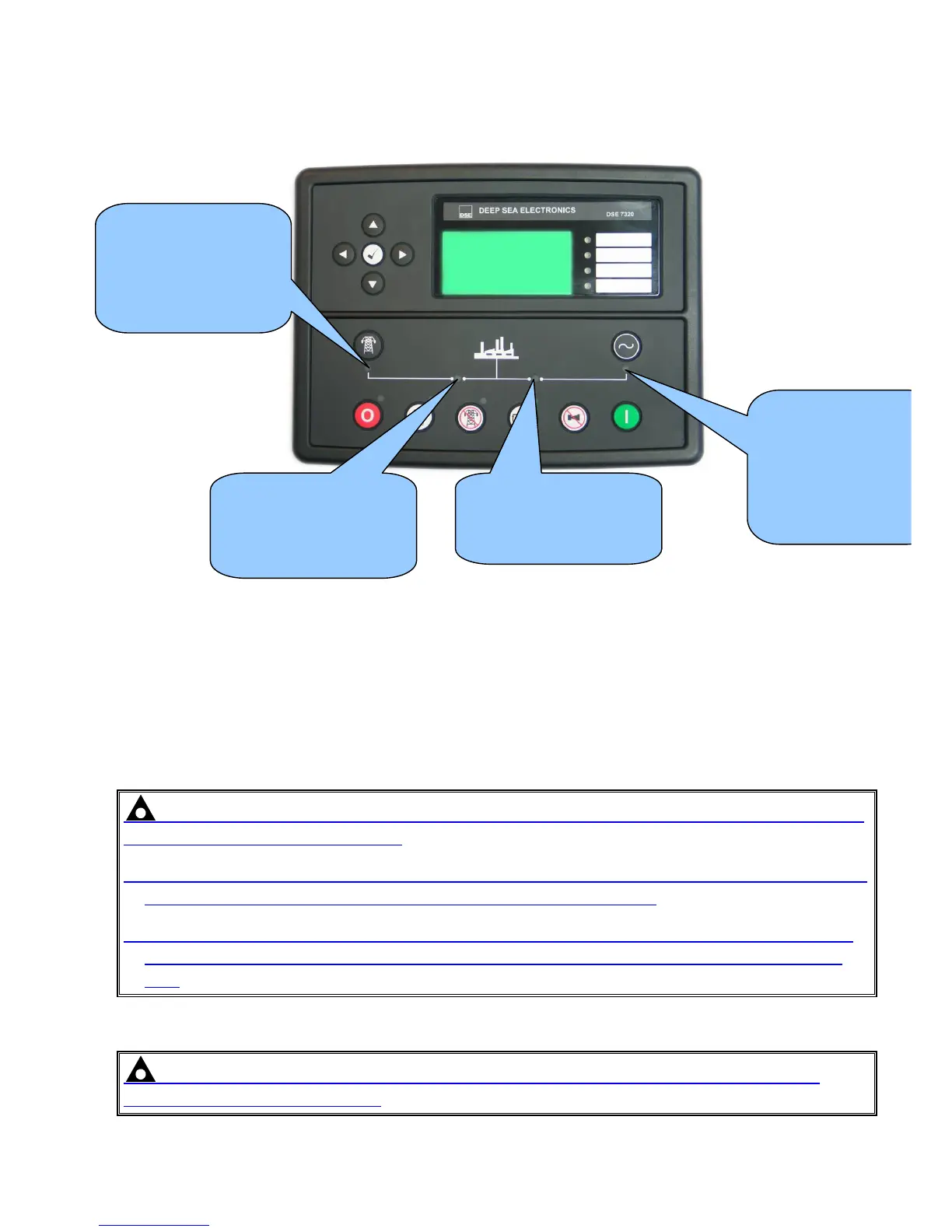

LED de Generador
Cerrado. Prendido
cuando el generador
necesita estar con carga.
Generator
LED
Generador Disponible
Prendido cuando el
generador est
á dentro
de los límites y listo
para recibir carga
LED de Red Disponible.
Prendido cuando la red
está dentro de los
límites y lista para
recibir carga
LED de Red Cerrada.
Prendido cuando el
generador necesita estar
con carga.
