Dulevo 100 elite - H - Sostituzione Batterie (EH); H - Batteries Replacement (EH)

-6-
2010-04
14 / 44
Spazzatrice / Sweeper 100 Elite

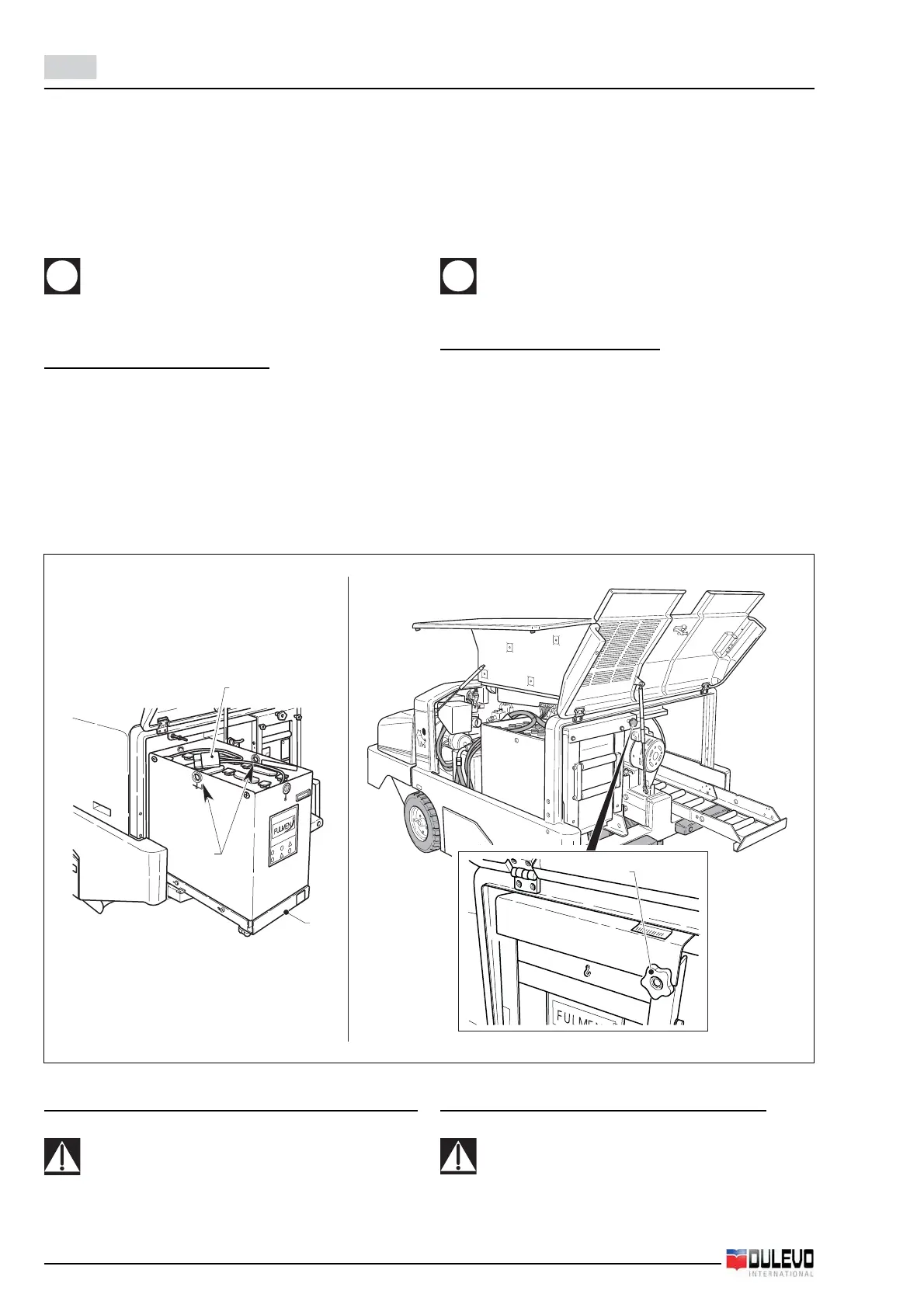

6.2.h - SOSTITUZIONE BATTERIE (EH)
- Sollevare il cofano porta sedile ed il cofano posteriore.
- Scollegare le spine (1) delle due batterie e appoggiar-
le sulle batterie stesse.
- Svitare i due pomelli (2) ed abbassare le rulliere di
estrazione batterie.
AVVERTENZA:
Per il sollevamento delle batterie NON utilizzare funi
metalliche.
Sostituzione batterie Standard
- Estrarre manualmente le batterie fino al fermo (3).
- Agganciare le batterie nei due punti (4) con una ca-
tena.
- Sollevare leggermente con un paranco o una gru
adeguatamente dimensionato al peso delle batterie;
quindi estrarle dalla macchina.
- Sostituire le batterie e rimontarle agendo in senso
inverso.
1
3
4
2
Sostituzione batteria con carrello portabatteria (OPT)
ATTENZIONE PERICOLO:
L’operazione di sostituzione della batteria deve es-
sere effettuata con la macchina in piano seguendo
correttamente le operazioni indicate.
6.2.h - BATTERIES REPLACEMENT (EH)
- Lift the seat support hood and the rear hood.
- Disconnect the pins (1) of the two batteries and place
them on the batteries themselves.
- Unscrew the central knobs (2) and lower the rollers to
remove batteries.
WARNING:
To lift the battery DO NOT use wire ropes.
Standard battery replacement
After performing the operations described in the
introduction of “paragraph 6.2.h” follow instructions
below:
- Manually extract the batteries until the retainer (3).
- Hook the batteries in the two points (4) with a chain.
- Slightly lift it with a hoist or a crane proportionate to
the batteries weight then remove it from the machine.
- Replace the batteries and reassemble it proceeding
in the opposite way.
Battery replacement with battery trolley (OPT)
WARNING DANGER:
The battery has to be replaced with the machine on
a levelled surface carefully following the described
operations.
