-5-
2010-04
7 / 22
Spazzatrice / Sweeper 100 Elite
(2), è necessario inserire il ponte elettrico (3) allegato
alla spina.

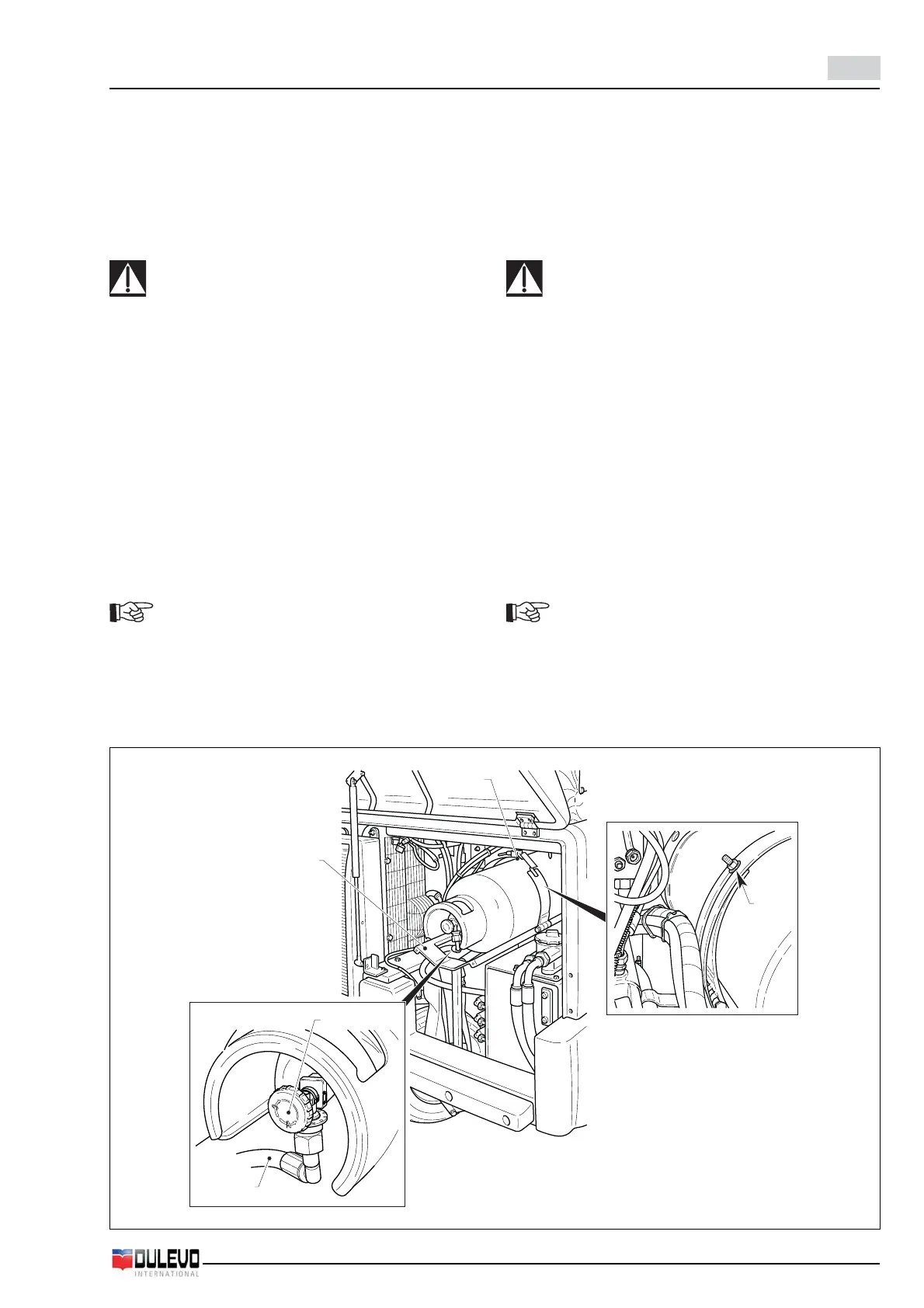

5.1.g - MONTAGGIO/SOSTITUZIONE BOMBOLA
GPL (BS)
ATTENZIONE PERICOLO:
Assicurarsi che la chiave di avviamento sia
disinserita; è vietato fumare o utilizzare fiamme li-
bere durante la sostituzione.
- Sollevare il cofano posteriore.
- Chiudere il rubinetto (1) e scollegare il tubo (2) di
alimentazione impianto GPL.
- Aprire la fascetta (3) agendo sull’apposita chiusura.
- Inserire la nuova bombola sulla slitta (4) posizionan-
dola con il rubinetto verso la parte posteriore della
macchina e l’apertura di uscita del GPL orientata ver-
so il basso.
- Avvitare il tubo (2) di alimentazione impianto GPL al
rubinetto (1).
- Bloccare la bombola tramite la fascetta (3).
NOTA:
Controllare che la fascetta (3) sia regolata corretta-
mente in funzione al diametro della bombola; in
caso contrario agire sull’apposito dado (5).
- Aprire il rubinetto (1).
4
1
2
5
3
necessary to insert the jumper enclosed with the plug
(3).
5.1.g - LPG BOTTLE INSTALLATION/
REPLACEMENT (BS)
WARNING DANGER:
Check that the ignition key is deactivated; it is
forbidden to smoke or to use direct flames during
the replacement.
- Lift the rear hood.
- Close the tap (1) and disconnect the feeding pipe (2)
of the GPL installation.
- Open the clamp (3) acting on the proper closure.
- Introduce the new bottle on the slide (4) positioning
it with the tap towards the back part of the machine
and the GPL outlet opening directed downwards.
- Tighten the feeding pipe (2) of the GPL installation
to the tap (1).
- Block the bottle by means of the clamp (3)
NOTE:
Check that the clamp (3) is correctly adjusted
according to the diameter of the bottle; otherwise
operate the special nut (5).
- Open the tap (1).
