Dulevo 100 elite - M - Registrazione Flap; M - Flap Adjustment

2010-04
21 / 44
-6-
Spazzatrice / Sweeper 100 Elite

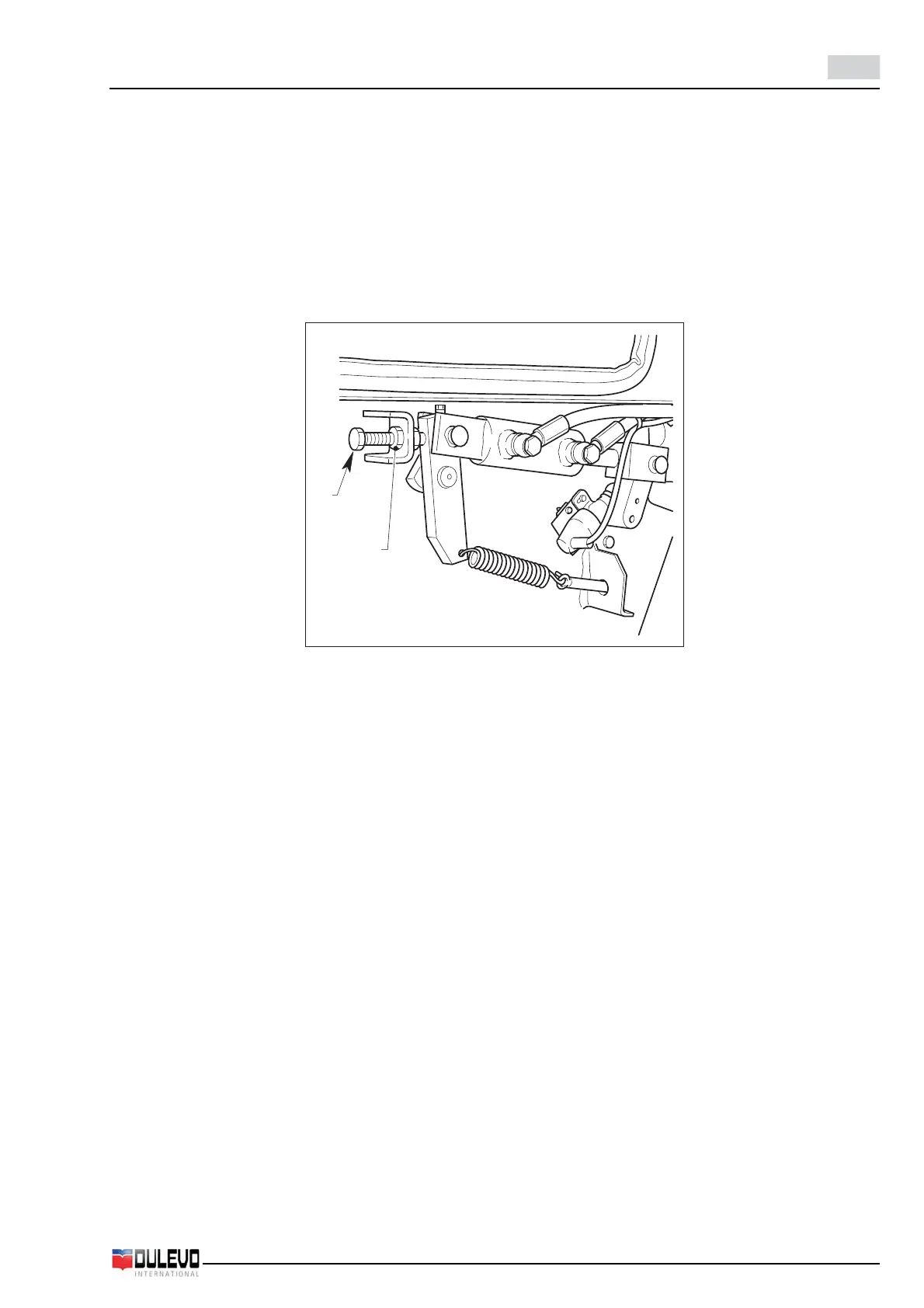

6.2.m - REGISTRAZIONE FLAP
La parte terminale del flap deve essere a circa 25 - 30
mm dal terreno.
- Chiudere il flap attraverso il relativo comando.
- Rimuovere il cofano filtro polveri, estrarre il filtro pol-
veri, allentare il controdado (1) e regolare la posizio-
ne della vite (2).
- A regolazione effettuata, bloccare il controdado (1) e
reinstallare il filtro polveri ed il relativo cofano.
2
1
6.2.m - FLAP ADJUSTMENT
The flap end must be at approximately 25 - 30 mm from
the ground.
- Close the flap through its relative control.
- Remove the dust filter hood, extract the dust filter,
release the lock nut (1) and adjust the position of
screw (2).
- Once the flap is adjusted, block the lock nut (1) and
install the dust filter and its relative hood.
