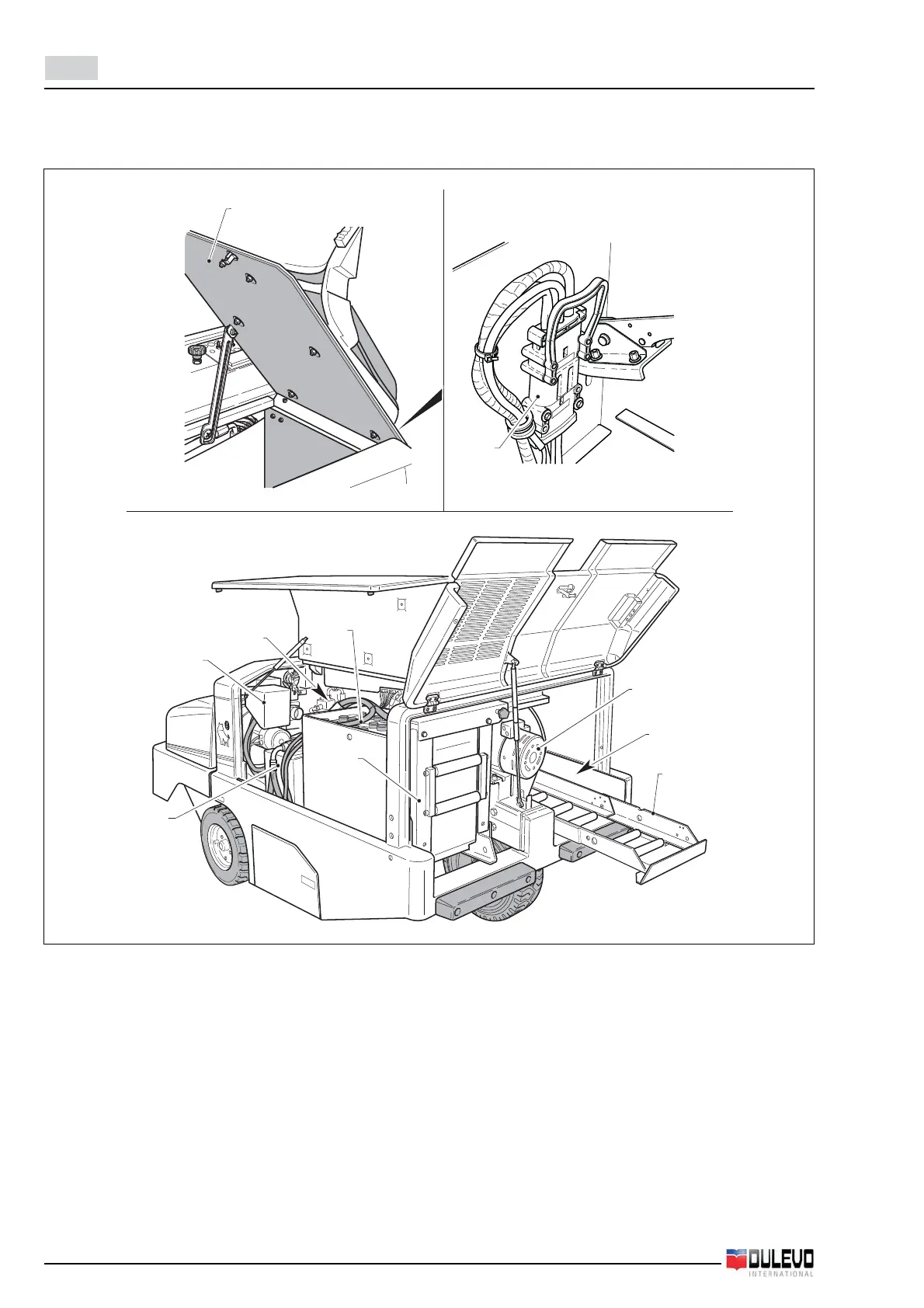

4.2.e - VISTA INTERNA (VERSIONE EH)
1) Cofano porta sedile
2) Spina/presa ricarica batterie
3) Motore elettrico
4) Batterie
5) Rulliere reclinabili per estrazione batterie
6) Serbatoio olio idraulico
7) Spina collegamento batterie
8) Coperchio fusibili - relè motore
2
6
3
5
4
4
5
7
1
8
4.2.e - INSIDE VIEW (EH VERSION)
1) Seat cover
2) Plug/socket for batteries charger
3) Electric motor
4) Batteries
5) Reclining rollers to remove batteries
6) Hydraulic fluid tank
7) Batteries connection pin
8) Engine fuses - relays cover
