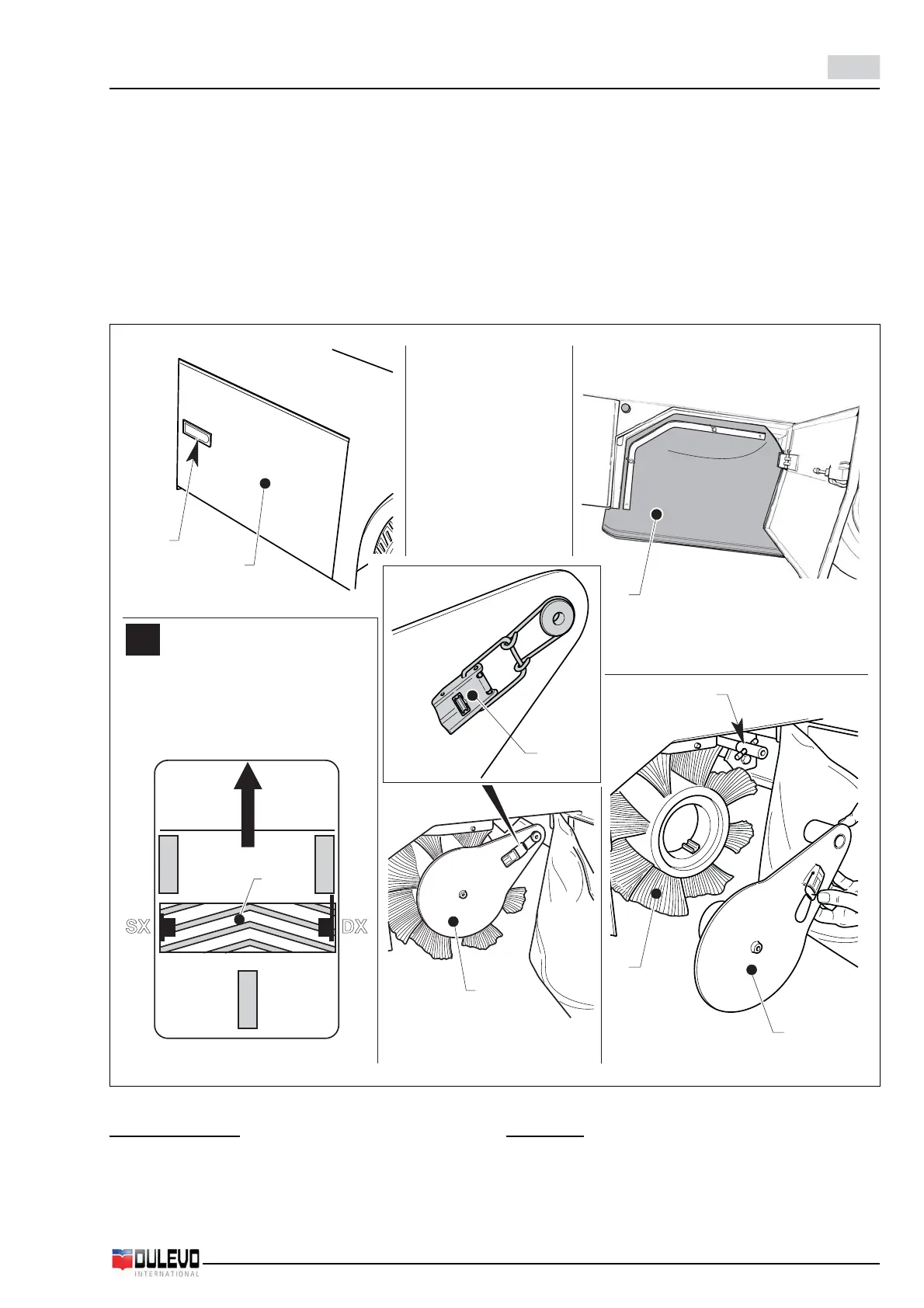

Spazzatrice / Sweeper 100 Elite
Senso di marcia
corretto (vedere figura A); innestare la flangia della spaz-
zola nel mozzo sinistro.
Per favorire l’innesto ruotare leggermente la spaz-
zola spingendo; ingrassare il perno (6).
- Installare il supporto (5) infilandolo nel perno (6) e
innestando la spazzola nel mozzo; fissare il suppor-
to chiudendo la chiusura a gancio (4).
- Reinstallare la guarnizione antipolvere destra (3)
chiudere il portello (2).
Spazzola laterale
La spazzola deve essere sostituita quando la lunghezza
delle setole è pari a 10 cm.
- Sollevare leggermente il contenitore rifiuti.
- Svitare le tre viti (1) di fissaggio e sostituire la spaz-
zola (2).
3
5
7
6
1
2
7
A
4
5
DXSX
Direction
To simplify its engaging slightly rotate the brush and
push; put some grease on the pin (6).
- Install the support (5) driving it in the pin (6) and
inserting the brush in the hub; secure the support by
closing the hook clamp (4).
- Reassemble the right dust cover gasket (3) and close
the door (2).
Side brush
The brush must be replaced when the bristles are 10 cm
long.
- Slightly lift the container.
- Release the three fastening screws (1) and replace
the brush (2).
