F.7
DUPLEX 340/420/620
1.0
156
10
12
12
13
13
9
8
11
11
4

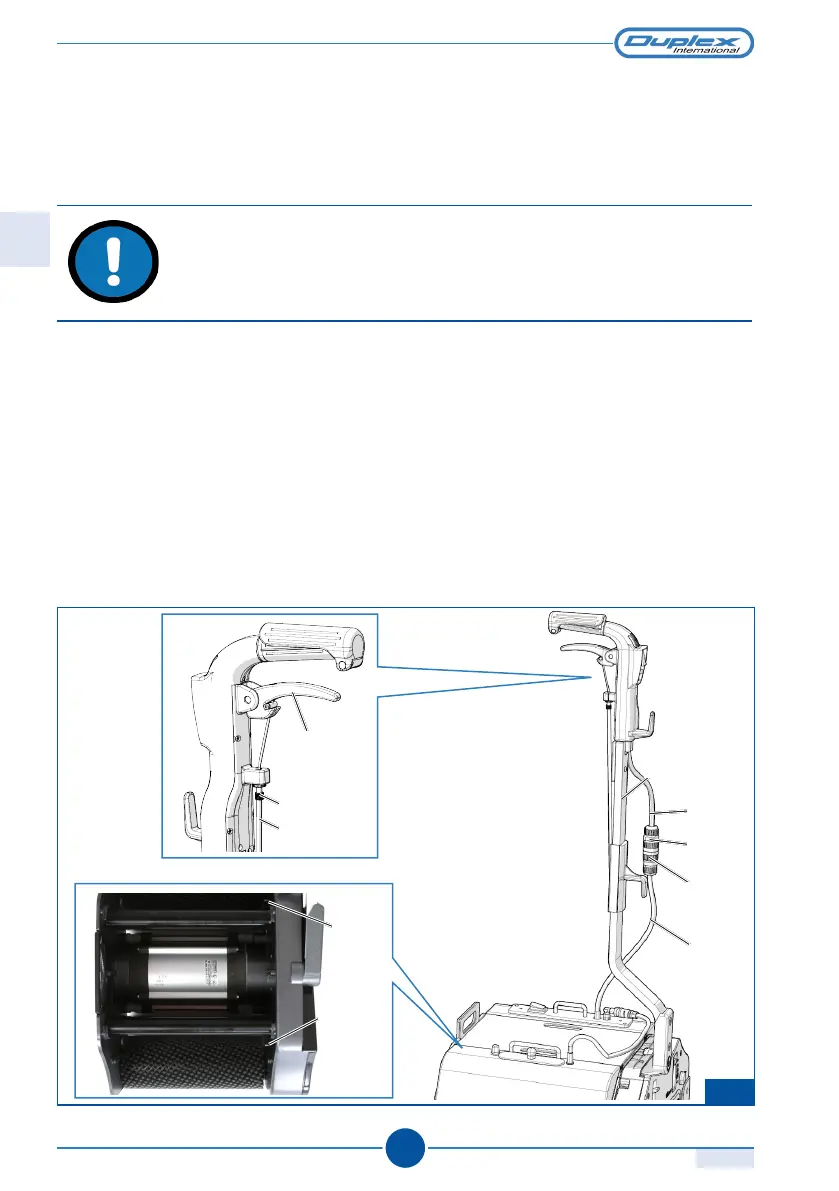

5) régler la vis 8 du tendeur du flexible 9 située sous le levier 10 de la poignée, en respectant
le déplacement des palpeurs 11 qui permettent la sortie du liquide des réservoirs.
6) S’assurer que les palpeurs 11 restent alignés sur la joue lorsque le levier 10 n’est
pas tiré.
ATTENTION
Si les palpeurs sortent, il n'est pas possible d'introduire ou d'enlever
les réservoirs du liquide dans leur emplacement. En agissant sur
les palpeurs avec un tournevis, il est possible de régler leur position
vers l’intérieur ou vers l’extérieur.
Pour les modèles Steam/Steam Plus
7) Accoupler les deux connecteurs 12 placés sur le câble 13.
Rév.
MONTAGE DE L’APPAREIL
FR
