Duplex Standard Series - Montage des Griffs des Modells Tekna

F.8
DUPLEX 340/420/620
1.0
277
1
7
4
6
10
11
11
12
14
13
6
6
16
5
9
8
7
5
2
3
3
15
15

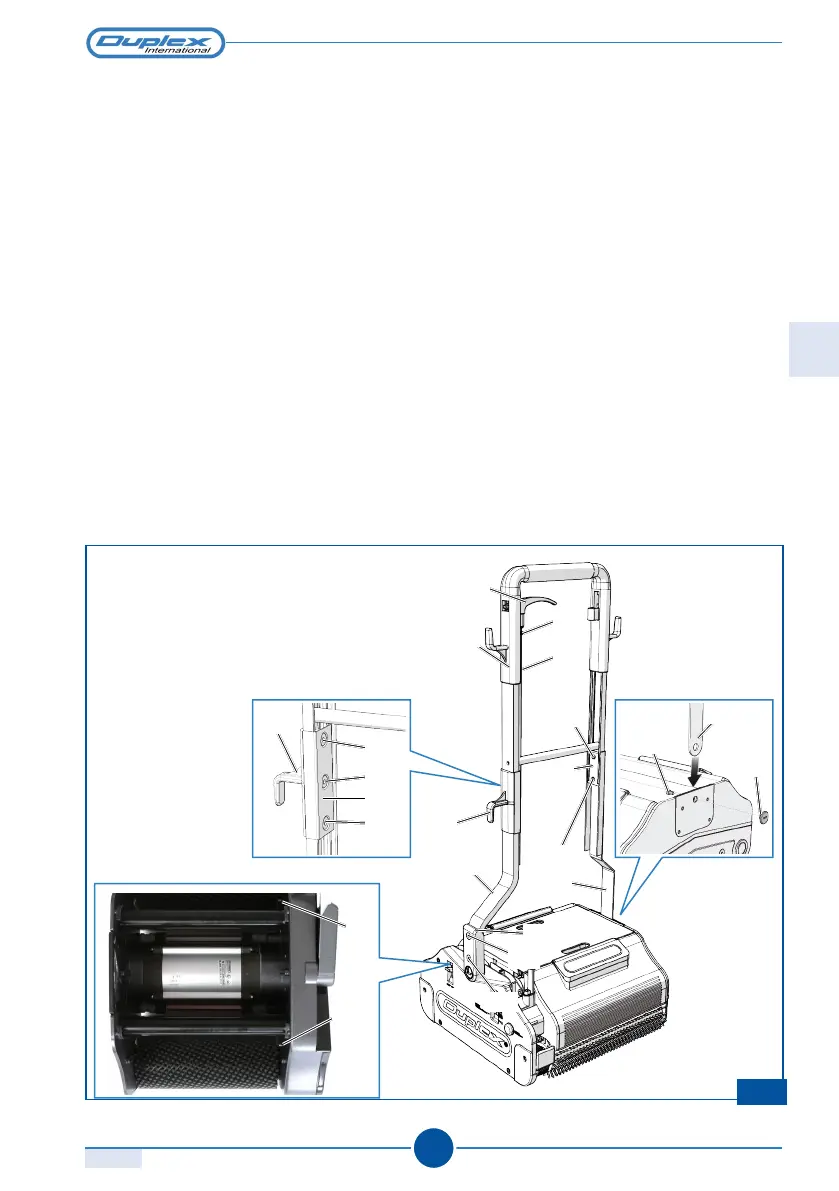

5.2.1 MONTAGE DES GRIFFS DES MODELLS TEKNA
1) Das Kniestück 1 in die Halterungssitz 2 setzen;
2) Die beiden Schrauben 3 mit dem zur Ausstattung gehörenden Schlüssel anschrauben
und fest anziehen;
3) Das zweite Kniestück 7 mit den Befestigungsschrauben 8 und 9 montieren;
4) Den vormontierten Griff 4 mit dem Verbindungseinsatz 10 und den Schrauben 11
montieren;
5) Den vormontierten Griff 4 mittels der Verbindungskappe 5 und der Verbindungsvorrichtung
16 mit den drei nach innen gerichteten Schrauben 6 von der entgegengesetzten Seite
aus verbinden und mit dem mitgelieferten Schlüssel fest anziehen;
6) Die unter dem Hebel 14 des Knaufs befindliche Schraube 12 des Schlauchspanners
13 einstellen;
7) Hierbei ist auf die Bewegung der Taster 15 zu achten, die den Ausfluss der Flüssigkeit
aus den Behältern ermöglichen;
8) Darauf achten, dass die Taster 15 mit der Seitenwand im Lot stehen, wenn der Hebel
14 nicht angezogen ist.
