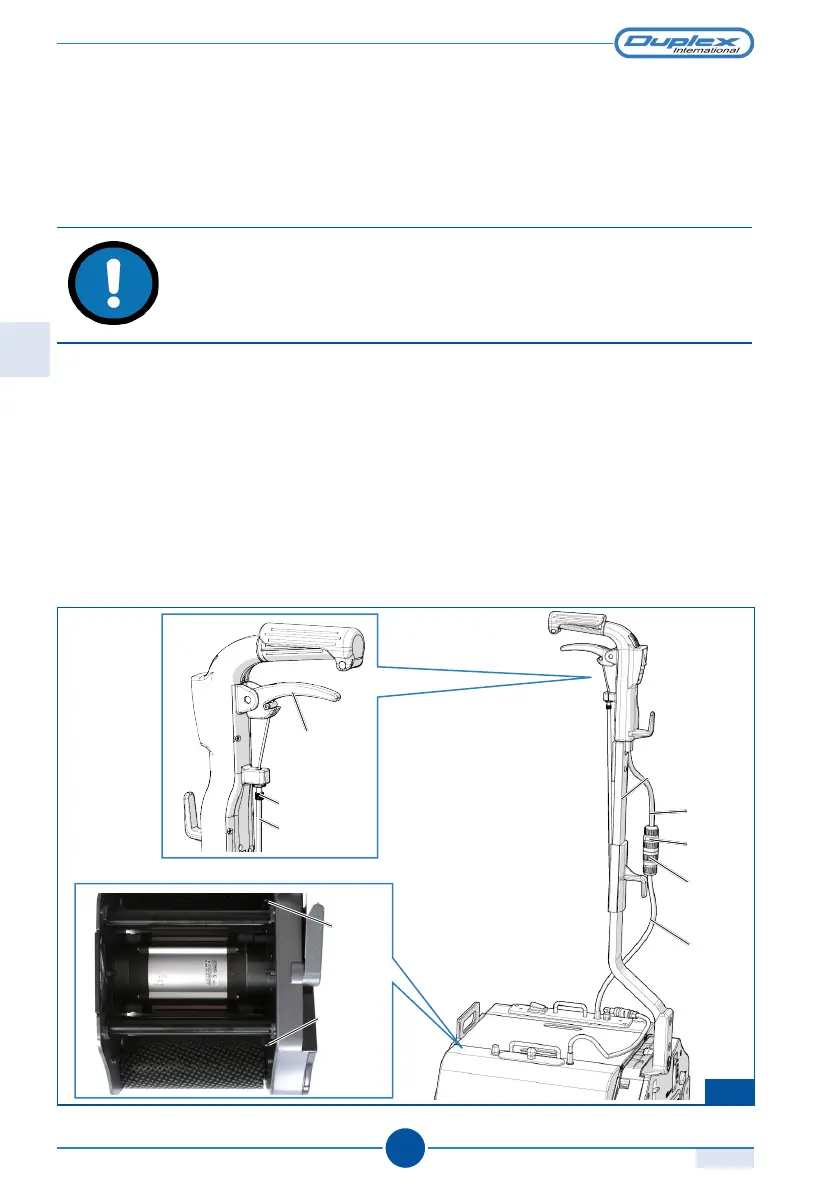

5) Die unter dem Hebel 10 des Knaufs befindliche Schraube 8 des Schlauchspanners 9
einstellen und gleichzeitig auf die Bewegung der Taster 11 achten, die den Ausfluss
der Flüssigkeit aus den Behältern ermöglichen.
6) Darauf achten, dass die Taster 11 mit der Seitenwand im Lot stehen, wenn der Hebel
10 nicht angezogen ist.
ACHTUNG
Wenn die Taster heraustreten, können die Flüssigkeitsbehälter in
ihren Sitz weder eingesetzt noch aus ihm herausgenommen werden.
Durch Einwirken auf die Taster mithilfe eines Schraubenziehers kann
ihre Position nach innen oder außen verstellt werden.
Für die Modelle Steam/Steam Plus:
7) Die beiden Steckverbinder 12 zusammenfügen, die auf dem Kabel 13 angebracht sind.
