Duplex Standard Series - Montage des Griffs

F.6
DUPLEX 340/420/620
1.0
275
1
4
7
5
6
6
6
2
3
3

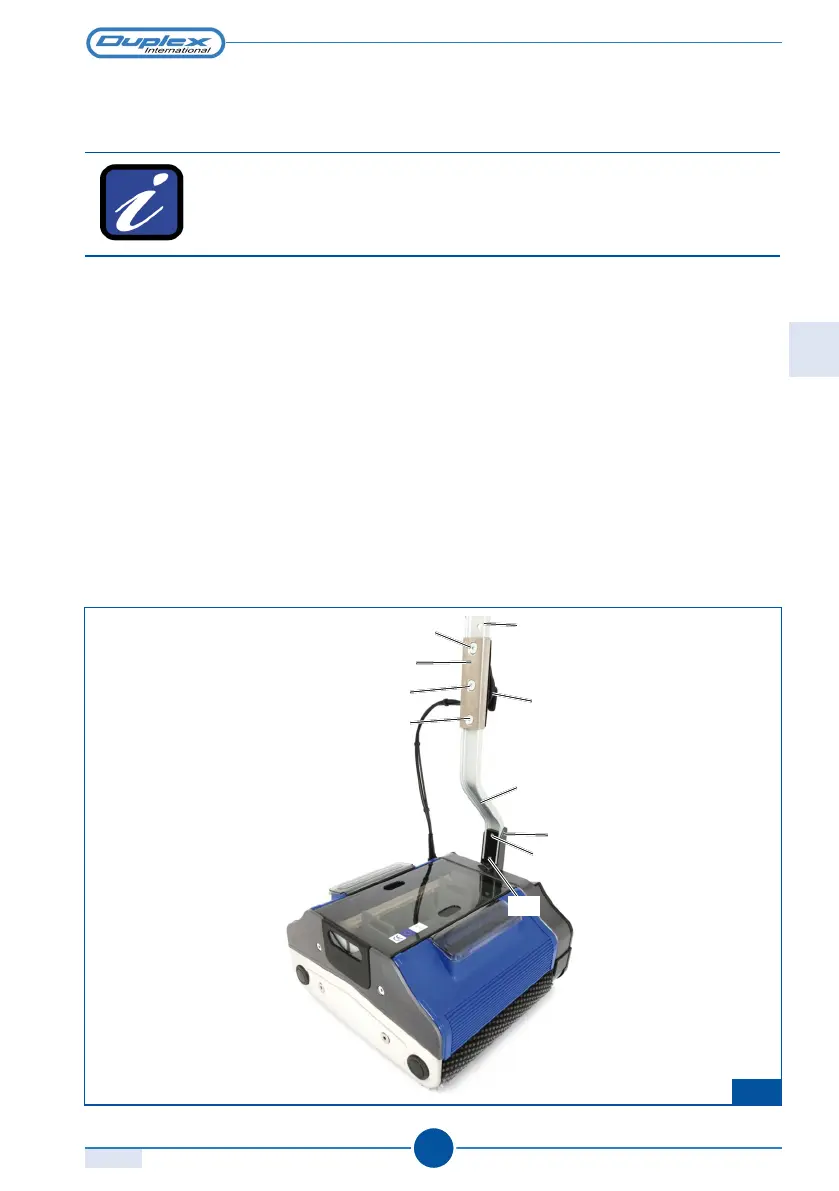

5.2 MONTAGE DES GRIFFS
VORSICHT
Verwenden Sie den mitgelieferten Sechskantschlüssel zur Montage
des Griffs und befolgen Sie dabei die Anweisungen.
Zur Montage des Griffs:
1) Das Kniestück der Stange 1 in den Sitz der Gelenkhalterung 2 einsetzen;
2) Die beiden Schrauben 3 mit dem zur Ausstattung gehörenden Schlüssel anschrauben
und fest anziehen;
3) Den Knauf des Griffs 4 mittels der Verbindungskappe 5 montieren und dabei darauf
achten, die Schrauben 6 nach innen und den Halterungsarm für das Kabel 7 nach
unten zu richten.
4) Die drei Schrauben 6 mit demselben zur Ausstattung gehörenden Schlüssel anziehen
Rev.
MONTAGE DES GERÄTES
DE
