Duplex Standard Series - Montaje del Mango Modelo Tekna

F.8
DUPLEX 340/420/620
1.0
217
1
7
4
6
10
11
11
12
14
13
6
6
16
5
9
8
7
5
2
3
3
15
15

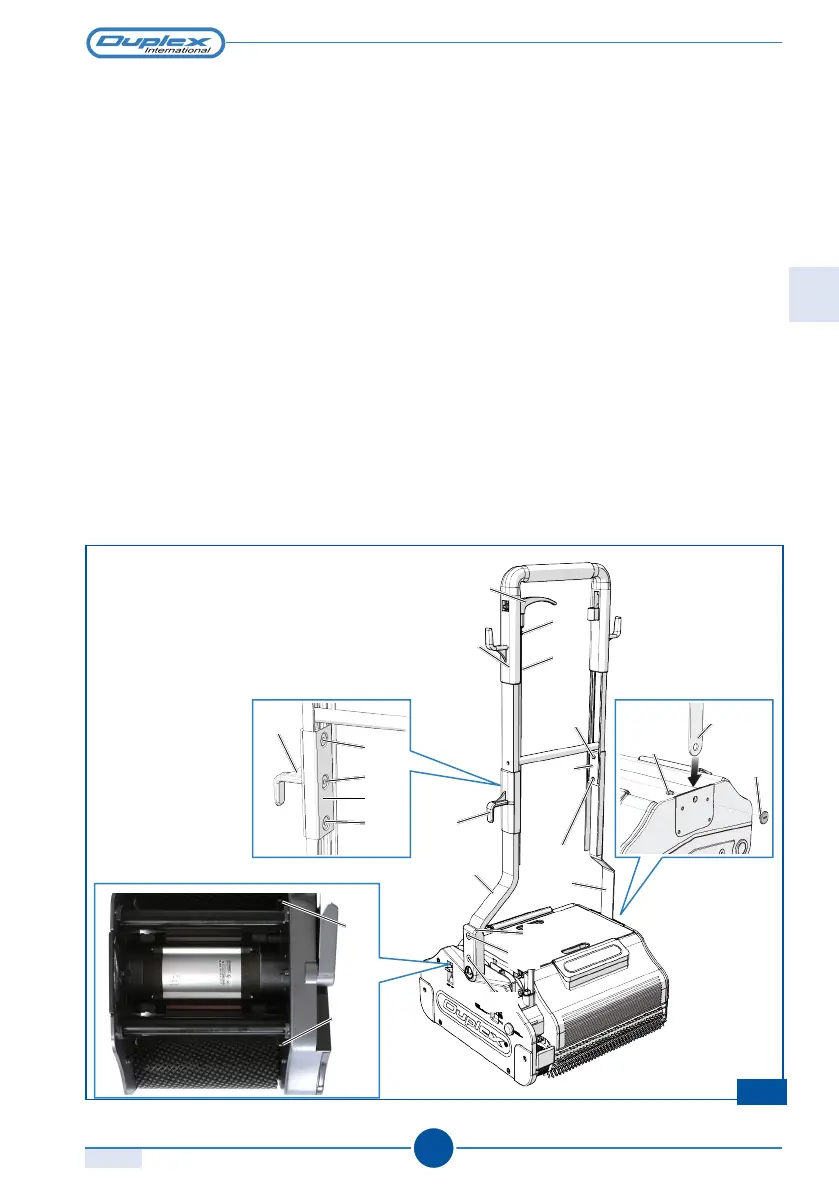

5.2.1 MONTAJE DEL MANGO MODELO TEKNA
1) Introduzca el codo 1 en el asiento del soporte 2;
2) enrosque los dos tornillos 3 con la llave entregada con la máquina y apriételos con
fuerza;
3) monte el segundo codo 7 con los tornillos de fijación 8 y 9;
4) monte el mango premontado 4 mediante el intercalador de unión 10 y los tornillos 11;
5) una de la parte opuesta el mango premontado 4 con la junta 5 y la bita de unión 16 con
los tres tornillos 6 dirigidos hacia el interior y apriete con la misma llave entregada;
6) apriete el tornillo 12 del tensor del flexible 13 puesto debajo de la palanca 14 de la
empuñadura;
7) controlando al mismo tiempo el desplazamiento de los palpadores 15 que permiten
la salida del líquido de los tanques;
8) controle que los palpadores 15 queden a ras del costado cuando la palanca 14 no
está tirada.
Rev.
MONTAJE DEL APARATO
ES
