F.7
DUPLEX 340/420/620
1.0
216
10
12
12
13
13
9
8
11
11
4

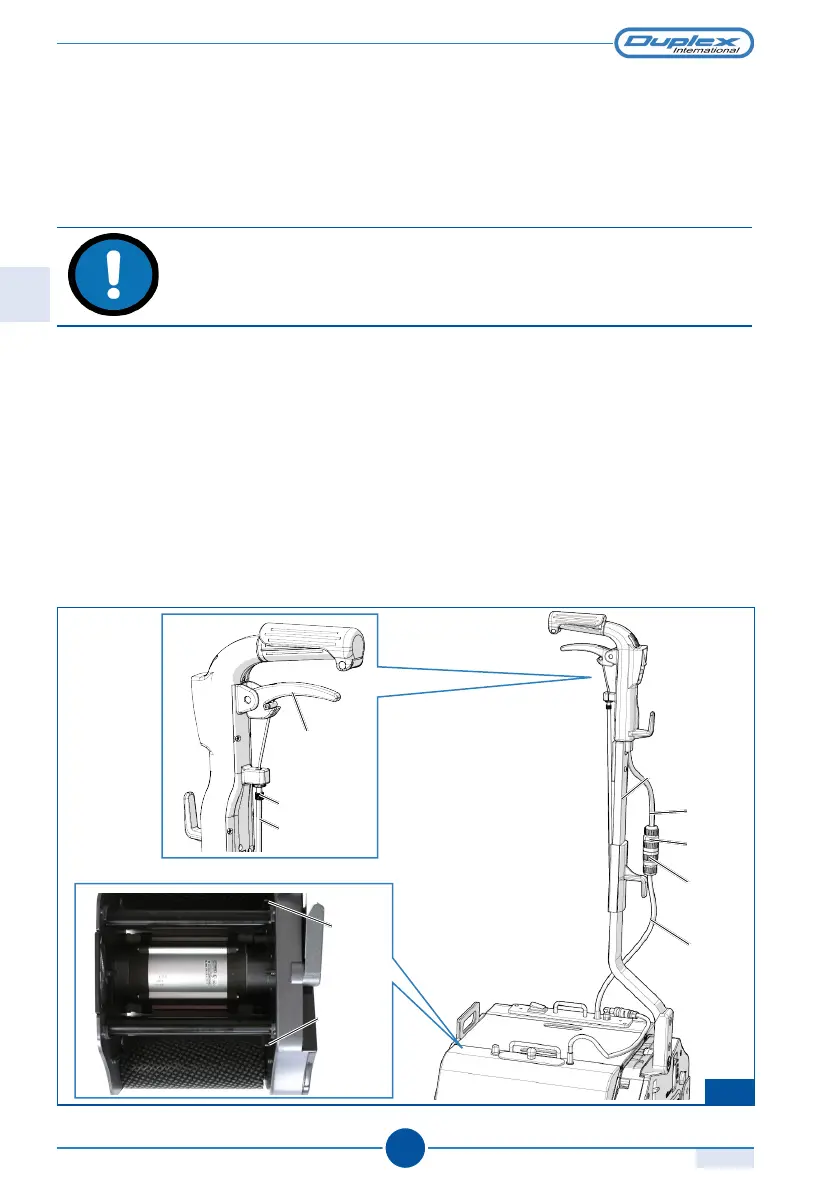

5) regule el tornillo tornillo 8 del tensor de flexible 9 puesto debajo de la palanca 10de la
empuñadura, controlando al mismo tiempo el desplazamiento de los palpadores (11)
que permiten la salida del líquido de los tanques.
6) controle que los palpadores 11 queden a ras del costado cuando la palanca 10 no
está tirada.
ATENCIÓN
Si los palpadores sobresalen, no se pueden ni introducir ni sacar
de su sitio los tanques de líquido. La posición de los palpadores
se regula hacia afuera o hacia adentro utilizando un destornillador.
Para los modelos Steam/Steam Plus:
7) Una los dos conectores 12 puestos en el cable 13.
Rev.
MONTAJE DEL APARATO
ES
