Duplex Standard Series - Montage manche Modèle Tekna

F.8
DUPLEX 340/420/620
1.0
157
1
7
4
6
10
11
11
12
14
13
6
6
16
5
9
8
7
5
2
3
3
15
15

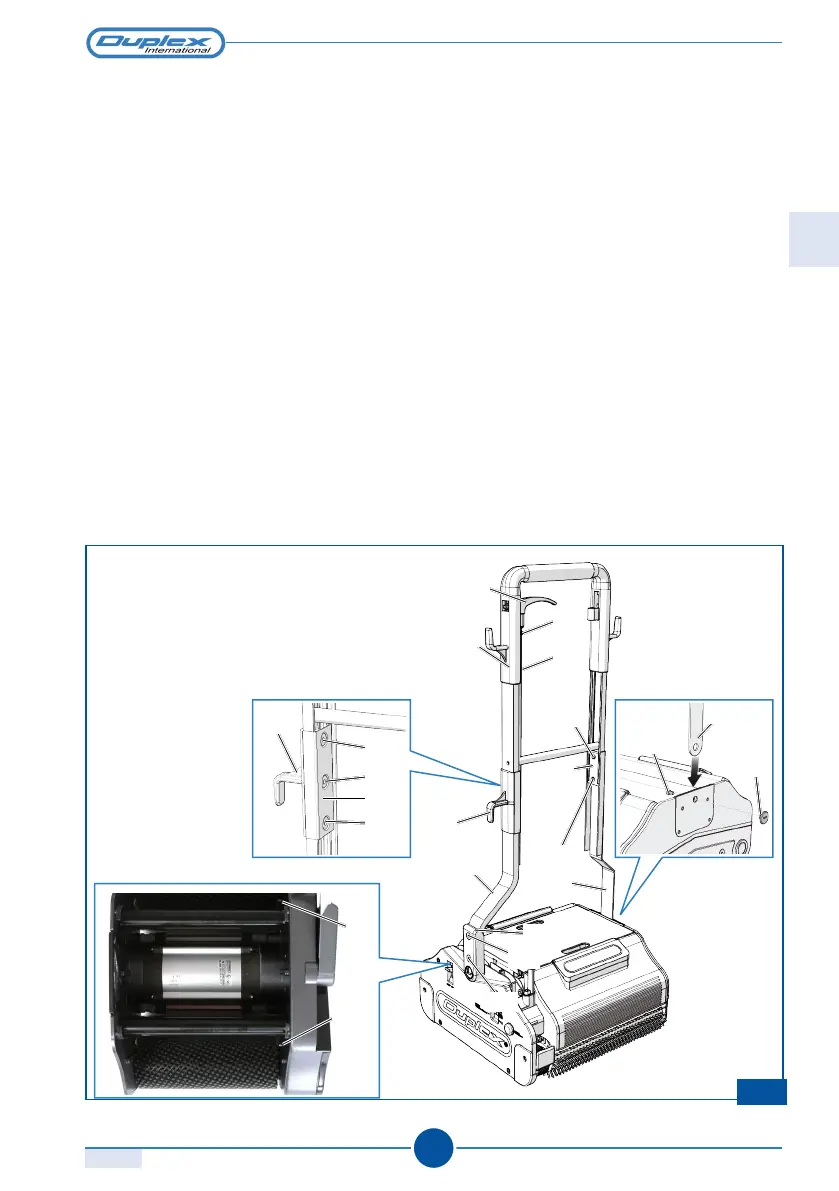

5.2.1 MONTAGE MANCHE MODÈLE TEKNA
1) Introduire le coude 1 dans le logement du support 2 ;
2) visser les deux vis 3 avec la clef fournie et les serrer énergiquement ;
3) monter le second coude 7 avec les vis de fixation 8 et 9 ;
4) monter le manche prémonté 4 à l'aide de l'insert d'accouplement 10 et des vis 11 ;
5) accoupler du côté opposé le manche prémonté 4 à l'aide du bonnet 5 et la bitte
d'accouplement 16 avec les trois vis 6 tournées vers l'intérieur et serrer avec la clef
fournie ;
6) régler la vis 12 du tendeur du flexible 13 placée sous le levier 14 de la poignée ;
7) en prenant soin d'observer le déplacement des palpeurs 15 qui permettent la sortie
du liquide des réservoirs ;
8) s’assurer que les palpeurs 15 restent alignés sur la joue lorsque le levier 14 n’est
pas tiré.
