Duplex Standard Series - Montaggio del Manico

F.6
DUPLEX 340/420/620
1.0
35
1
4
7
5
6
6
6
2
3
3
Rev.
MONTAGGIO DELL’APPARECCHIO
IT

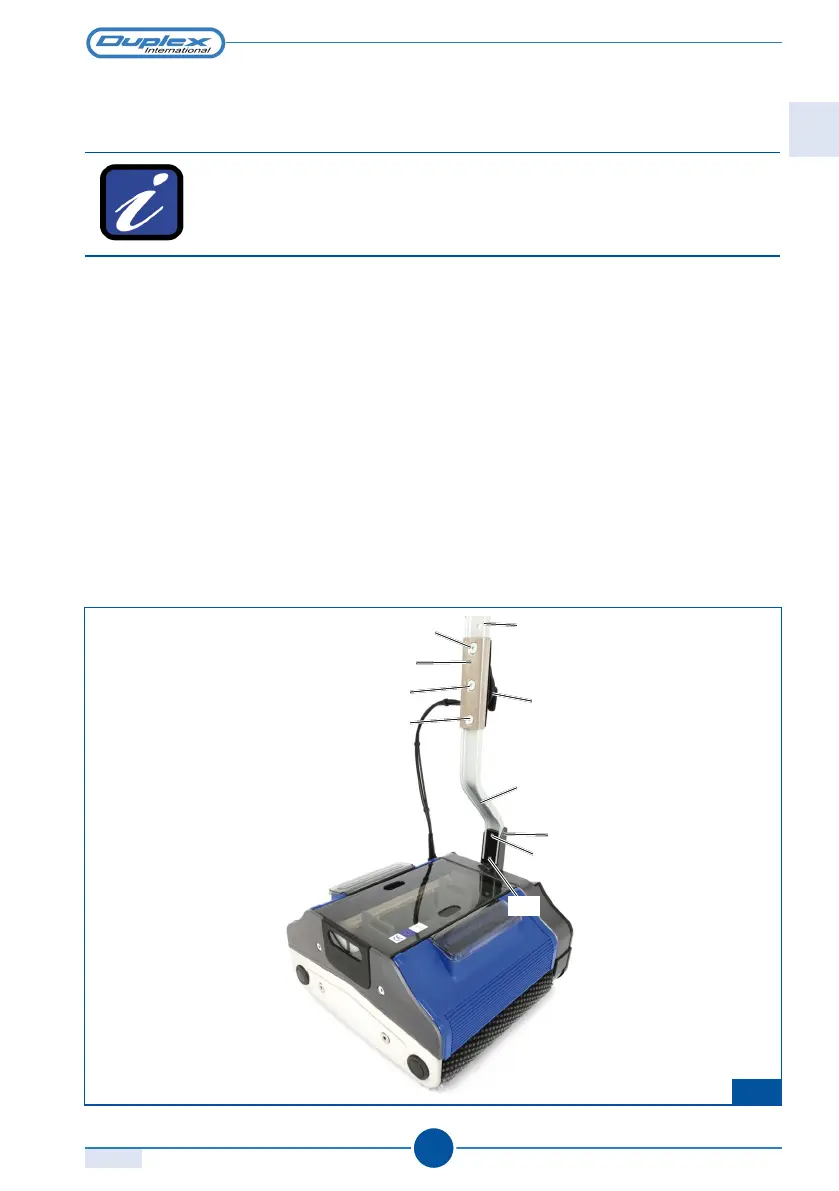

5.2 MONTAGGIO DEL MANICO
AVVERTENZA
Utilizzare la chiave esagonale in dotazione per il montaggio del
manico seguendo le istruzioni.
Per il montaggio del manico:
1) inserire il gomito dell’asta 1 nella sede del supporto articolato 2;
2) avvitare le due viti 3 con la chiave di dotazione e stringerle energicamente;
3) montare l’impugnatura del manico 4 tramite la cuffia di congiunzione 5 assicurandosi
di rivolgere le viti 6 verso l’interno ed il braccetto porta cavo 7 verso il basso;
4) avvitare le tre viti 6 con la stessa chiave di dotazione;
