MONTAGGIO DELL’APPARECCHIO
IT

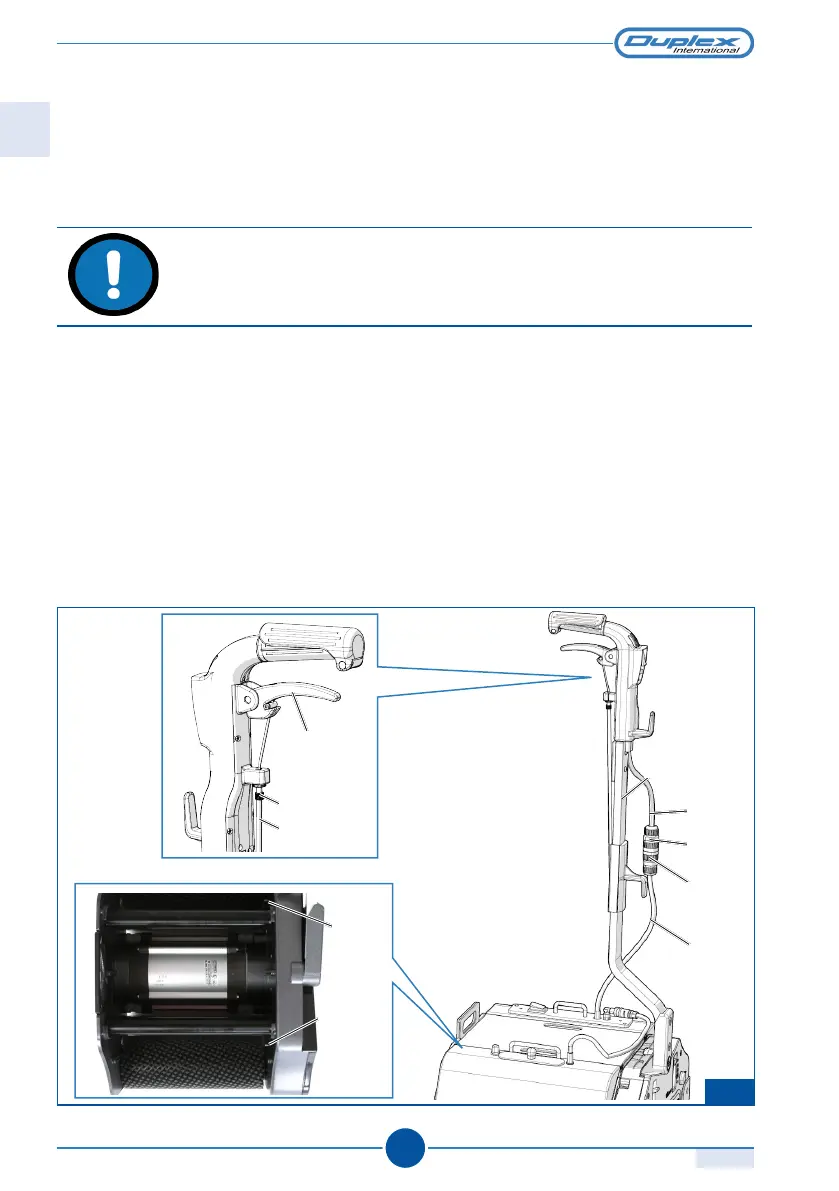

5) registrare la vite 8 del tendi flessibile 9 posta sotto la leva 10 dell’impugnatura avendo
cura di osservare lo spostamento dei tastatori 11 che permettono la fuoriuscita del
liquido dai serbatoi.
6) fare in modo che i tastatori 11 rimangano a filo della fiancata quando la leva 10 non
è tirata.
ATTENZIONE
Se i tastatori fuoriescono, non è possibile inserire od estrarre i serbatoi
del liquido dalla loro sede. Agire sui tastatori con un cacciavite per
registrare la loro posizione verso l’interno o l’esterno.
Per i modelli Steam/Steam Plus
7) Congiungere i due connettori 12 posti sul cavo 13.
