Duplex Standard Series - Montaje del Mango

F.6
DUPLEX 340/420/620
1.0
215
1
4
7
5
6
6
6
2
3
3

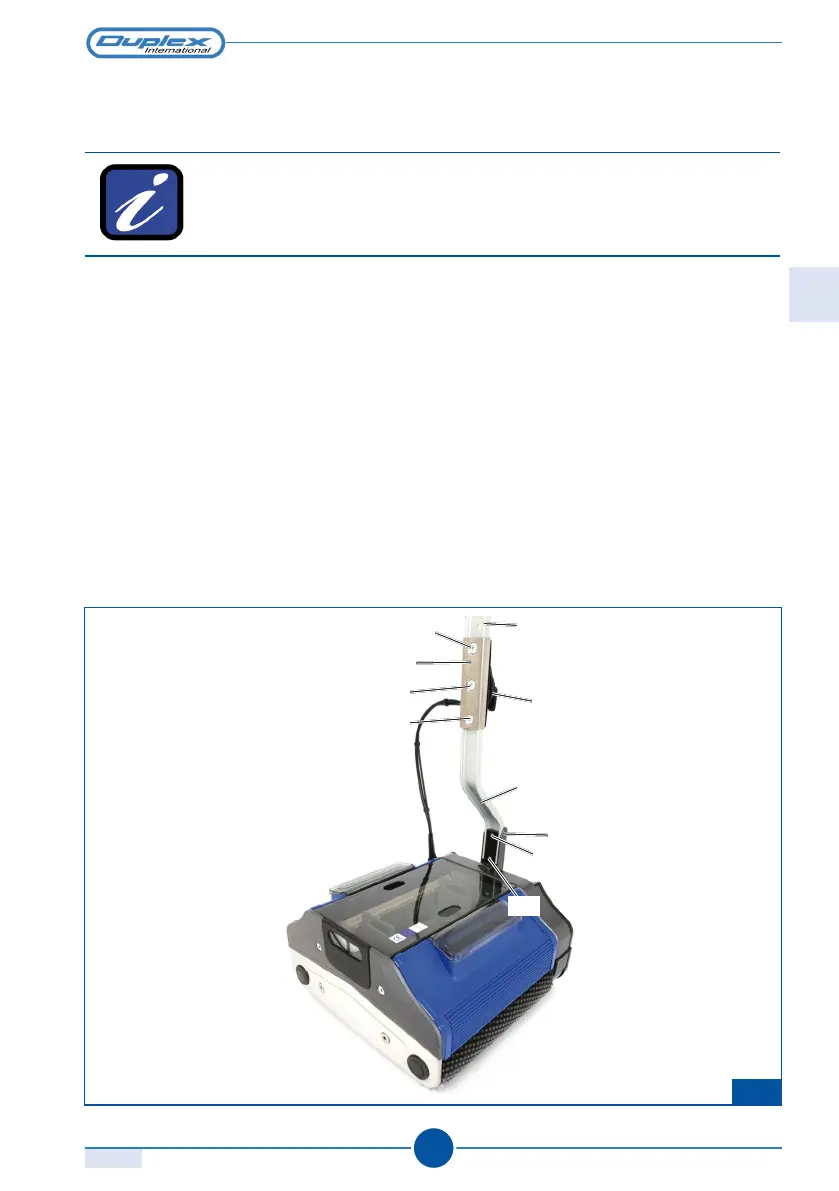

5.2 MONTAJE DEL MANGO
ADVERTENCIA
Utilice la llave hexagonal suministrada para el montaje del mango
siguiendo las instrucciones.
Para el montaje del mango:
1) Introduzca el codo de la varilla 1 en el asiento del soporte articulado 2;
2) Enrosque los dos tornillos 3 con la llave entregada con la máquina y apriételos con
fuerza;
3) monte la empuñadura del mango 4 mediante la junta de unión 5 controlando que los
tornillos 6 queden orientados hacia dentro y el brazo portacable 7 quede hacia abajo.
4) enrosque los tres tornillos 6 con la misma llave entregada con la máquina;
Rev.
MONTAJE DEL APARATO
ES
