Duplex Standard Series - Montage du manche

F.6
DUPLEX 340/420/620
1.0
155
1
4
7
5
6
6
6
2
3
3

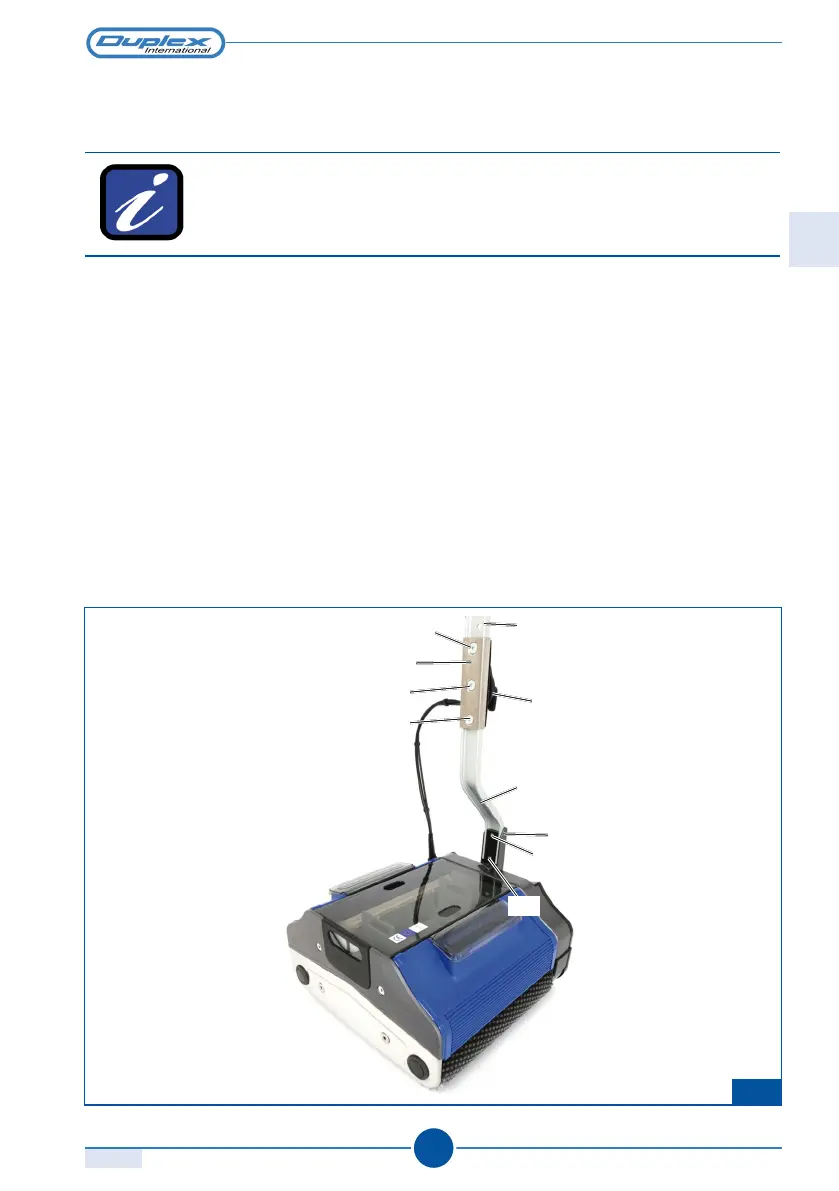

5.2 MONTAGE DU MANCHE
AVERTISSEMENT
Utiliser la clé hexagonale fournie pour le montage du manche et
suivre les instructions.
Pour le montage du manche :
1) introduire le coude de la tige 1 dans l’emplacement du support articulé 2 ;
2) visser les deux vis 3 avec la clef fournie et les serrer énergiquement ;
3) monter la poignée du manche 4 en utilisant le bonnet d'accouplement 5 en veillant à
bien tourner les vis 6 vers l'intérieur et le petit bras porte-câble 7 vers le bas ;
4) Visser les trois vis 6 avec la même clé fournie ;
Rév.
MONTAGE DE L’APPAREIL
FR
