Duplex Standard Series - Montaggio Manico Modello Tekna

F.8
DUPLEX 340/420/620
1.0
37
1
7
4
6
10
11
11
12
14
13
6
6
16
5
9
8
7
5
2
3
3
15
15
Rev.
MONTAGGIO DELL’APPARECCHIO
IT

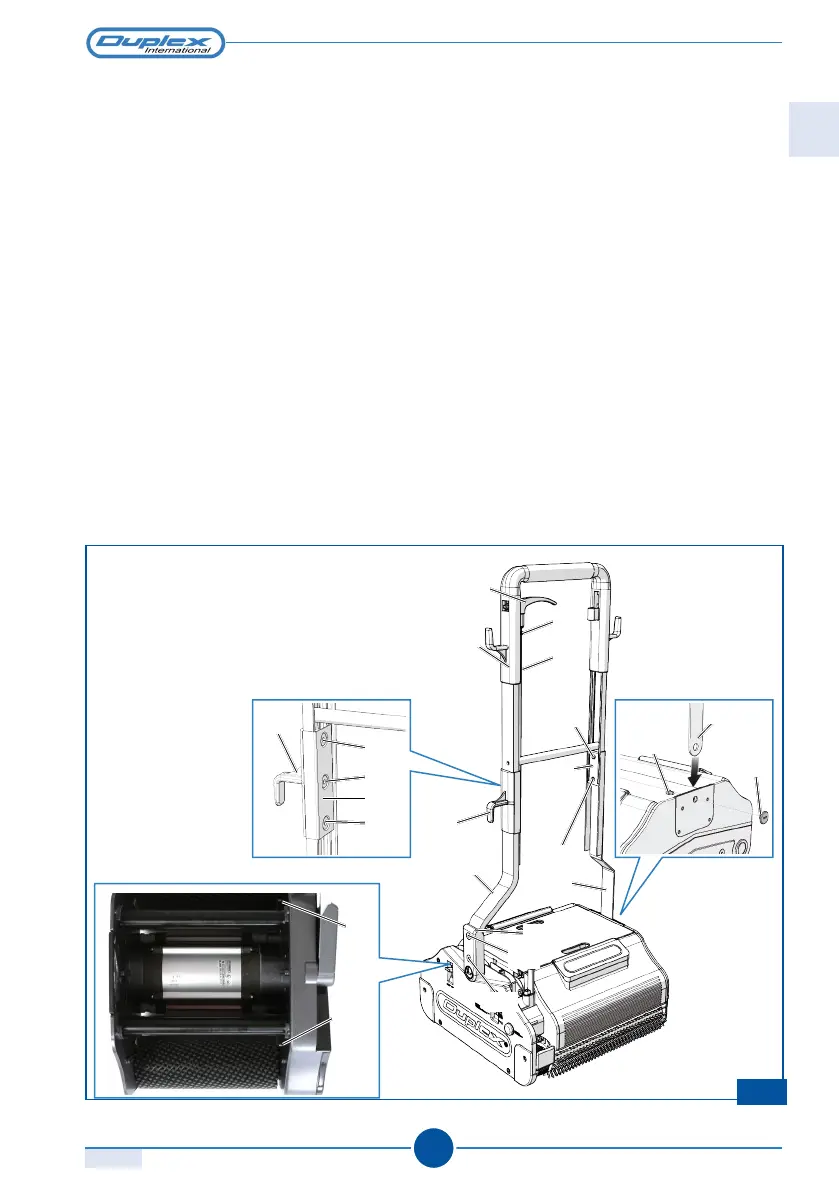

5.2.1 MONTAGGIO MANICO MODELLO TEKNA
1) Inserire il gomito 1 nella sede del supporto 2;
2) avvitare le due viti 3 con la chiave di dotazione e stringerle energicamente;
3) montare il secondo gomito 7 con le viti di fissaggio 8 e 9;
4) montare il manico premontato 4 tramite l’inserto di congiunzione 10 e le viti 11;
5) congiungere dalla parte opposta il manico premontato 4 tramite la cuffia 5 e la bitta
di congiunzione 16 con le tre viti 6 rivolte verso l’interno e stringere con la stessa
chiave di dotazione;
6) registrare la vite 12 del tendi flessibile 13 posta sotto la leva 14 dell’impugnatura;
7) avendo cura di osservare lo spostamento dei tastatori 15 che permettono la fuoriuscita
del liquido dai serbatoi;
8) fare in modo che i tastatori 15 rimangano a filo della fiancata quando la leva 14 non
è tirata.
