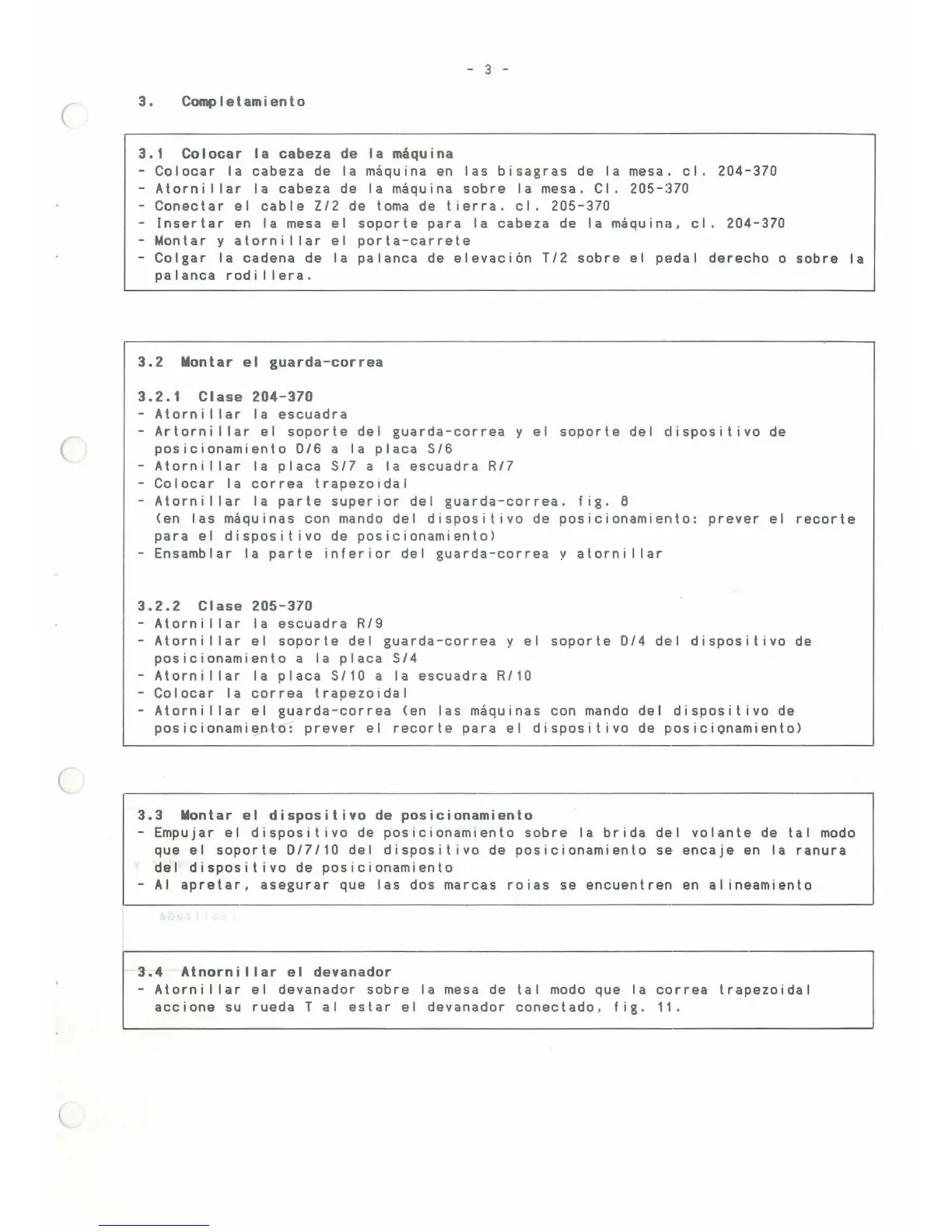

3. Completamiento
3.1 Colocar la cabeza de la máquina
Colocar la cabeza de la máquina en las bisagras de la mesa. el. 204-370
- Atorni 1 lar la cabeza de la máquina sobre la mesa. Cl . 205-370
-Conectar el cable Z/2 de toma de tierra. el . 205-370
- Insertar en la mesa el soporte para la cabeza de la máquina, el. 204-370
-Montar y atornillar el porta-carrete
-Colgar la cadena de la palanca de elevación T/2 sobre el pE~dal derecho o sobre la
palanca rodillera.
3.2 Montar el guarda-correa
3.2.1 Clase 204-370
- Atorni 1 lar la escuadra
- Artornillar el soporte del guarda-correa y el soporte del dispositivo de
posicionamiento 0/6 a la placa S/6
- Atornillar la placa S/7 a la escuadra R/7
- Colocar la correa trapezoidal
- Atornillar la parte superior del guarda-correa. f ig. 8
<en
las máquinas con mando del disposit ivo de posicionamiento: prever el recorte
para el dispositivo de posicionamiento>
-Ensamblar la parte inferior del guarda-correa y atornillar
3.2.2 Clase 205-370
- Atorni 1 lar la escuadra R/9
-Atornillar el soporte del guard a -correa y el soporte 0/4 de!l dispositivo de
posicionamiento a la placa S/4
- Atornillar la placa S /10 a la escuadra R/10
- Colocar la correa trape z oidal
- Atorni 1 lar el guarda-correa <en las máquinas con mando del dispositivo de
posicionamiento : prever el recorte para el dispositivo de posicionamiento>
3. 3 Montar el dispositivo de posicionamiento
-Empujar el dispositivo de posicionamiento sobre la brida de·l volante de tal modo
que el soporte 0/7/10 del dispositivo de posicionamiento se encaje en la ranura
del dispositivo de posicionamiento
-Al apretar, asegurar que las dos marcas roias se encuentren en alineamiento
3.4 Atnornillar el devanador
- Atorni 1 lar el devanador sobre la mesa de tal modo que la correa trapezoidal
accione su rueda Tal estar el devanador conectado , fig. 11.
