DURKOPP ADLER 204

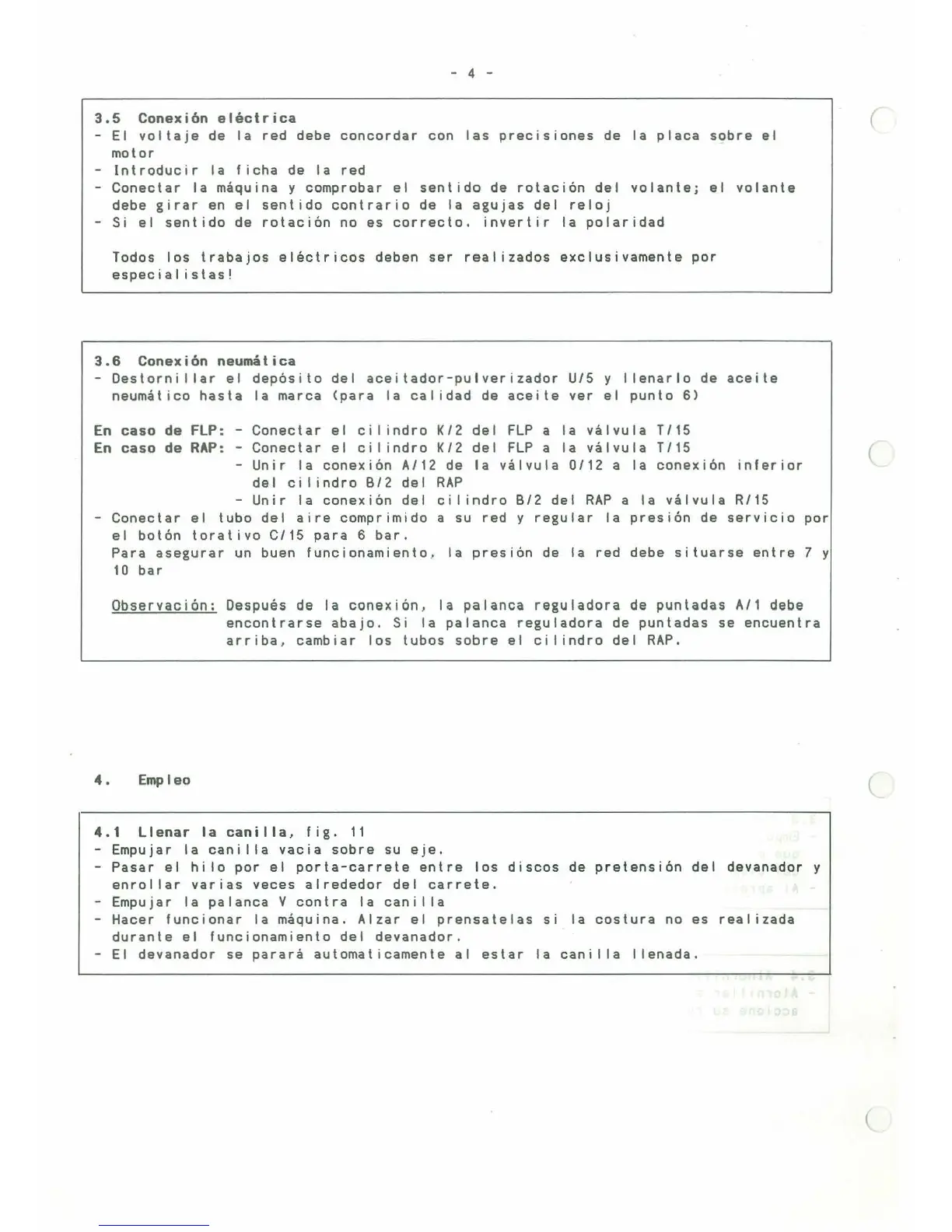

- 4 -
3.5 Conexión eléctrica
El voltaje de la red debe concordar con las precisiones de la placa sobre el
motor
- Introducir la ficha de la red
-Conectar la máquina y comprobar el sentido de rotación del volante; e l volante
debe girar en el sentido contrario de la agujas del reloj
-Si el sentido de rotación no es correcto . invertir la polaridad
Todos los trabajos eléctricos deben ser real izados exclusivamente por
especialistas!
3.6 Conexión neumática
- Destorni 1 lar el depósito del aceitador - pulverizador U/5 y 1 lenarlo de aceite
neumático hasta la marca (para la calidad de aceite ver el punto 6)
En caso de FLP : - Conectar el ci 1 indro K/2 del FLP a la válvula T/15
En caso de RAP: -Conectar el ci 1 indro K/2 del FLP a la válvula T/15
- Unir la conexión A/12 de la válvula 0/12 a la conexión inferior
del ci 1 indro B/2 del RAP
- Unir la conexión del ci 1 indro B/2 del RAPa la válvula R/15
-
Conectar el tubo del aire comprimido a su red y regular la presión de servicio por
4.
el botón torativo C/15 para 6 bar.
Para asegurar un buen funcionamiento , la presión de la red debe situarse entre 7 y
10 bar
Observación : Después de la conex1on , la palanca reguladora de puntadas A/1 debe
encontrarse abajo . Si la palanca reguladora de puntadas se encuentra
arriba, cambiar los tubos sobre el ci 1 indro del RAP.
Empleo
4. 1 Llenar 1 a can i 1 1 a, f i g. 11
Empujar la cani 1 la vacía sobre su eje.
- Pasar el hilo por el porta-carrete entre los discos de pretensión del devanador y
enrollar varias veces alrededor del carrete .
- Empujar la palanca V contra la cani 1 la
Hacer funcionar la máquina . Alzar el prensatelas si la costura no es real izada
durante el funcionamiento del devanador.
-El devanador se parará automaticamente al estar la cani 1 la 1 lenada .
(
(
(
