DURKOPP ADLER 204

- 5 -

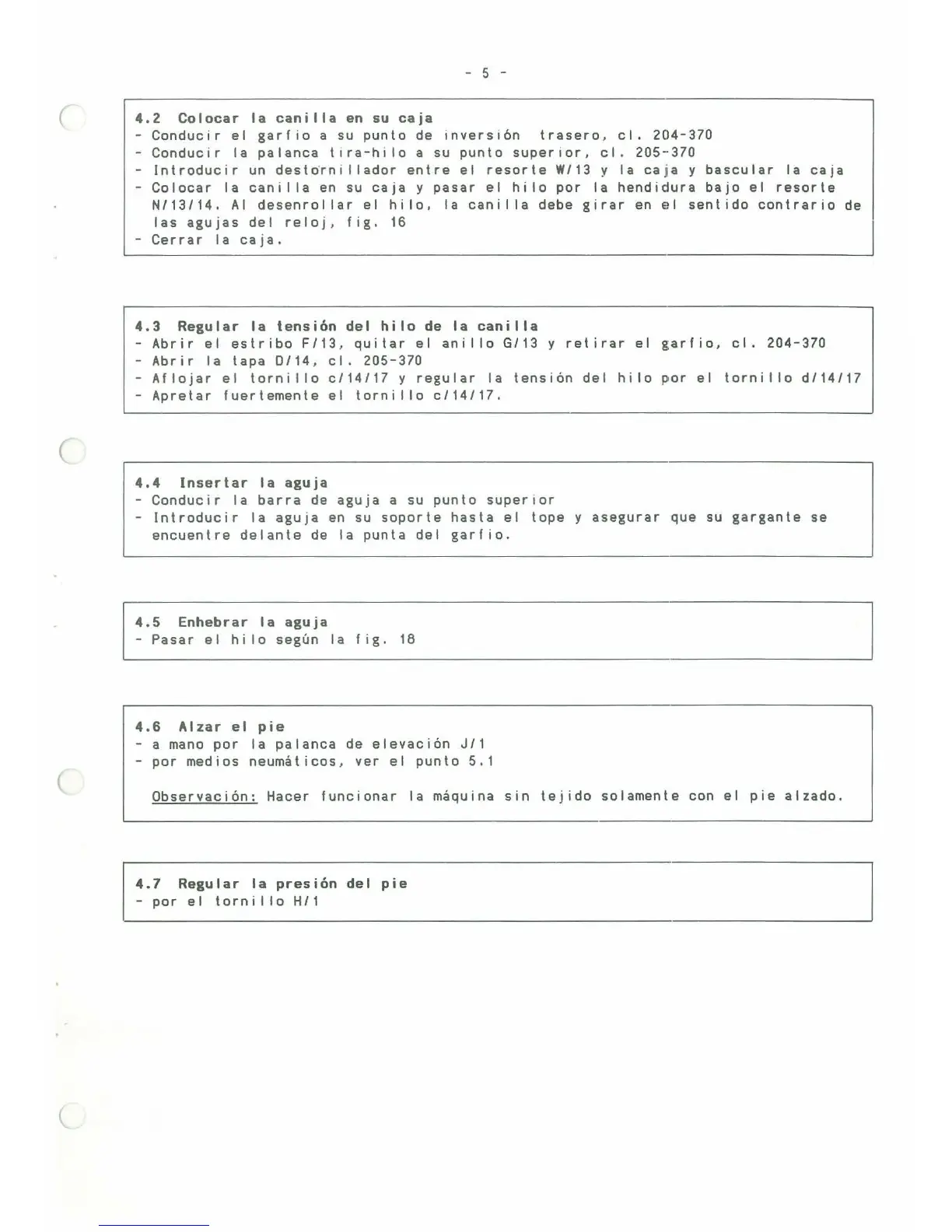

(" 4.2 Colocar la canilla en su caja
(
(
Conducir el garfio a su punto de inverston trasero, el. 204-370
-Conducir la palanca tira-hilo a su punto superior, el. 205··370
- Introducir un desto ' rni llador entre el resorte W/13 y la ca j a y bascular la caja
- Colocar la cani 1 la en su caja y pasar el hilo por la hendidura bajo el resorte
N/13/14. Al desenrollar el hilo, la canilla debe girar en Ell sentido contrario de
las agujas del reloj, fig. 16
-Cerrar la caja.
4.3 Regular la tensión del hilo de la canilla
-Abrir el estribo F/13 , quitar el anillo G/13 y retirar el g:arfio, el. 204-370
-Abrir la tapa 0/14, el. 205-370
-Aflojar el tornillo c/14/17 y regular la tensión del hilo por el tornillo d/14/17
-Apretar fuertemente el torni !lo c/14/17.
4.4 Insertar la aguja
Conducir la barra de aguja a su punto superior
- Introducir la aguja en su soporte hasta el tope y asegurar que su gargante se
encuentre delante de la punta del garfio.
4.5 Enhebrar la aguja
- Pasar el hilo según la f ig. 18
4.6 Alzar el pie
-a mano por la palanca de elevación J/1
-por medios neumáticos, ver el punto 5 . 1
Observación: Hacer funcionar la máquina sin tejido solamente con el pie alzado.
4.7 Regular la presión del pie
- por el torni !lo H/1
