34
INSTRUCTIONS D’ASSEMBLAGE

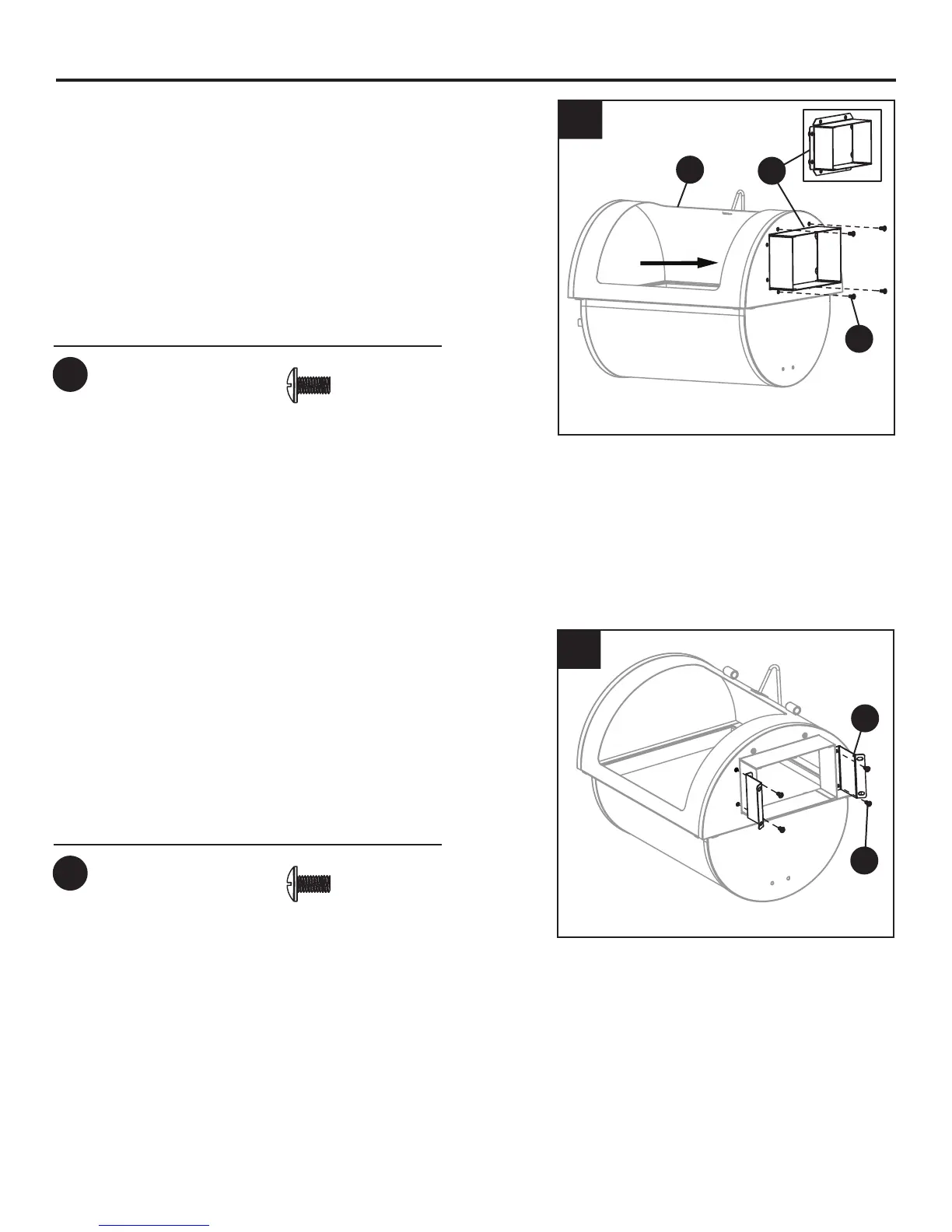

7. Insérez le raccordement du foyer décalé (C1)
dans l’ouverture sur la partie supérieure du
foyer décalé (W) et xez-le à l’aide de quatre (4)
boulons M6 x 12 mm (BB).
8. Fixez les supports de raccordement (P) à l’aide
de quatre (4) boulons M6 x 12 mm (BB).
W
BB
C1
7
Matériel utilisé
BB
Boulon
M6 x 12 mm
x 4
P
8
Matériel utilisé
BB
Boulon
M6 x 12 mm
x 4
BB
