INSTRUCTIONS D’ASSEMBLAGE

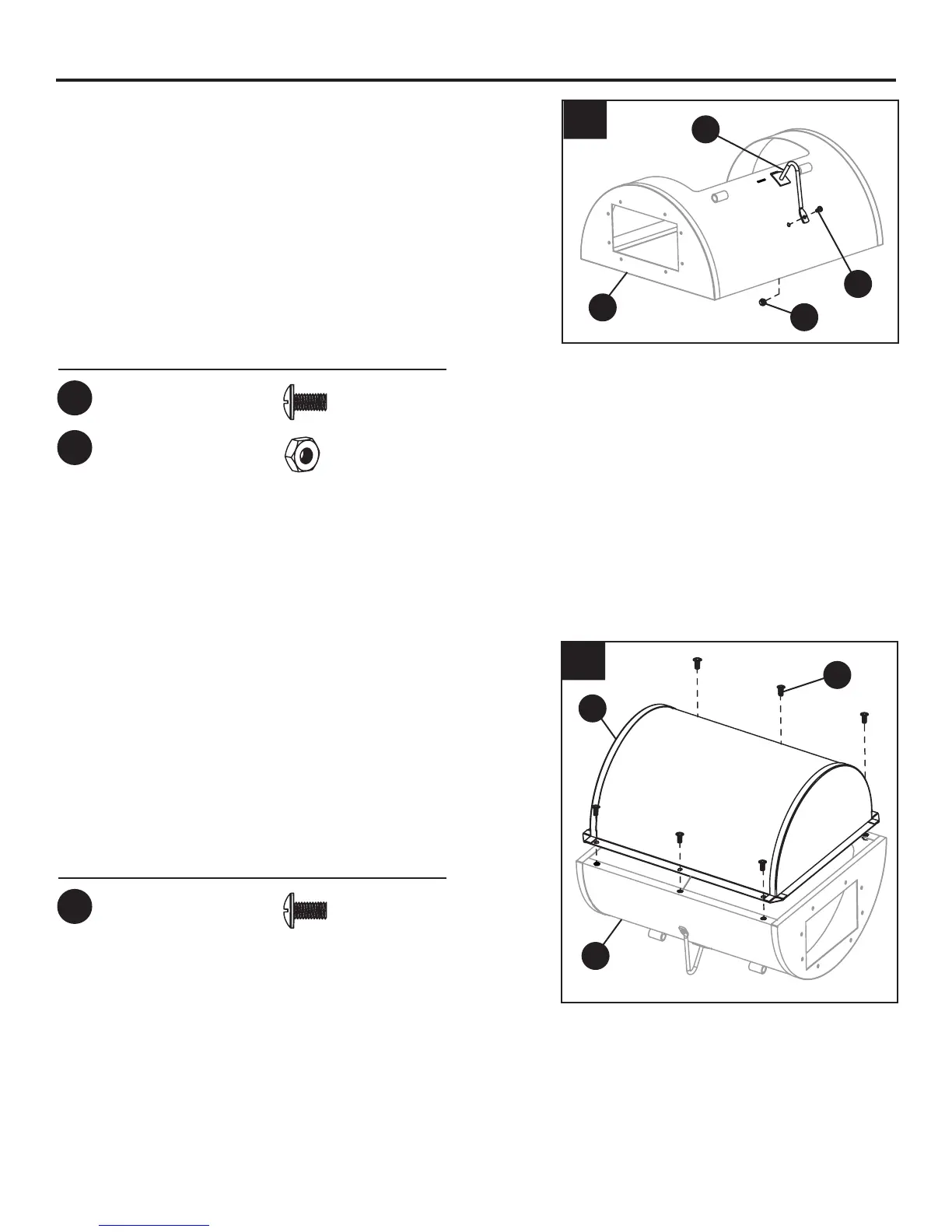

5. Insérez le côté du support du couvercle du
foyer décalé (Y) dans l’ouverture sur la partie
supérieure du foyer décalé (W). Fixez le support à
l’aide d’un (1) boulon M6 x 12 mm (BB) et d'un (1)
écrou M6 (DD).
6. Fixez la partie inférieure du foyer décalé (U)
à la partie supérieure (W) à l’aide de six (6)
boulons M6 x 12 mm (BB).
W
U
6
Matériel utilisé
BB
Boulon
M6 x 12 mm
x 1
Y
W
BB
5
DD
Écrou M6
x 1
DD
BB
Matériel utilisé
BB
Boulon
M6 x 12 mm
x 6
