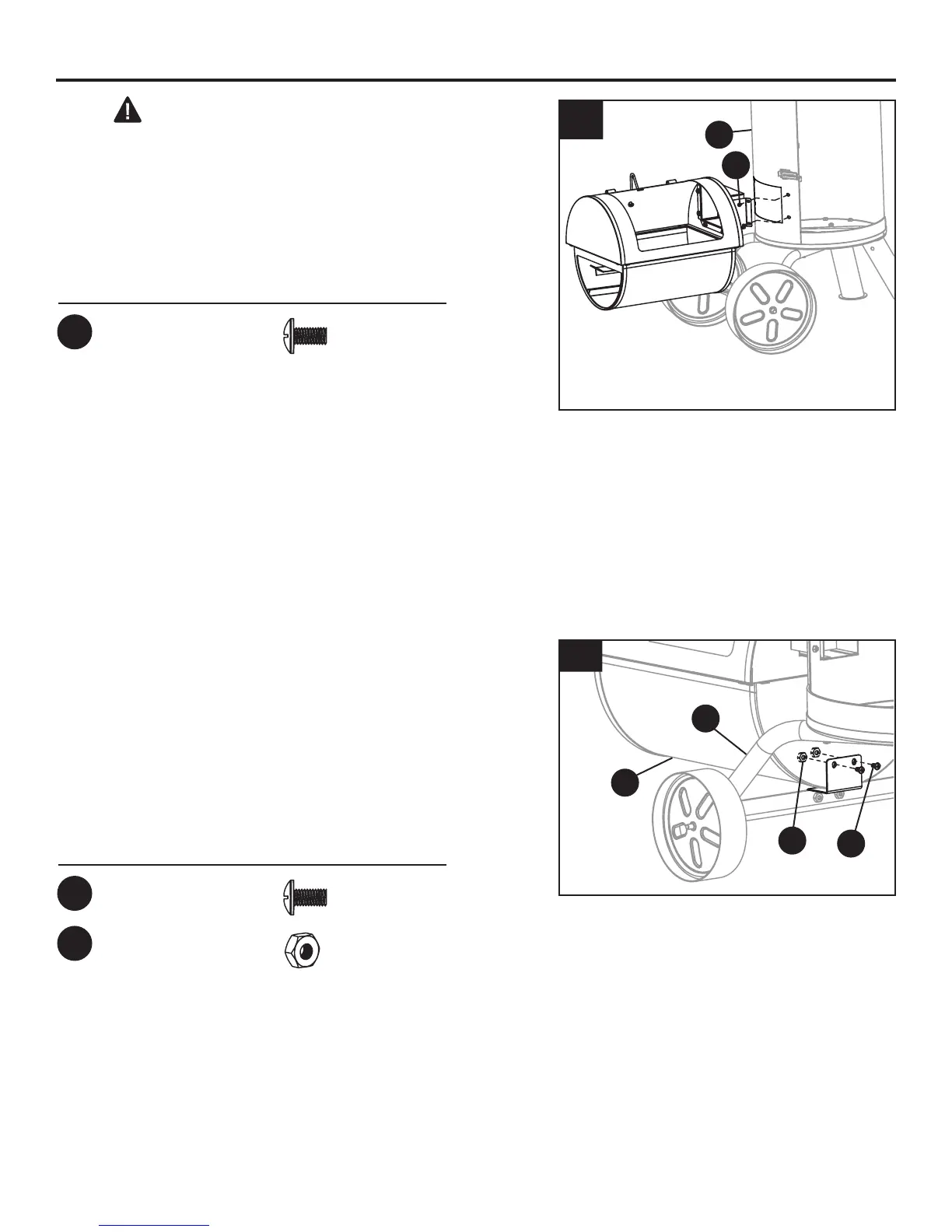

INSTRUCCIONES DE ENSAMBLAJE
9. PRECAUCIÓN: esta unidad es PESADA.
No intente colocar la unidad en posición
vertical sin ayuda.
Fije la cámara de combustión del conjunto lateral
a la estructura del ahumador (A) utilizando cuatro
pernos M6 × 12 (BB).
10. Acople la abrazadera de soporte del conjunto
lateral preinstalada en el conjunto de patas
izquierdas (I) a la sección inferior del conjunto
lateral (U) utilizando dos pernos M6 × 12 (BB) y
dos tuercas M6 (DD).
BB
I
10
A
BB
9
Herramientas y tornillería utilizadas
BB
Perno
M6 × 12 mm
× 4
DD
U
Herramientas y tornillería utilizadas
BB
Perno
M6 × 12 mm
× 2
DD
Tuerca M6
× 2
