INSTRUCTIONS D’ASSEMBLAGE

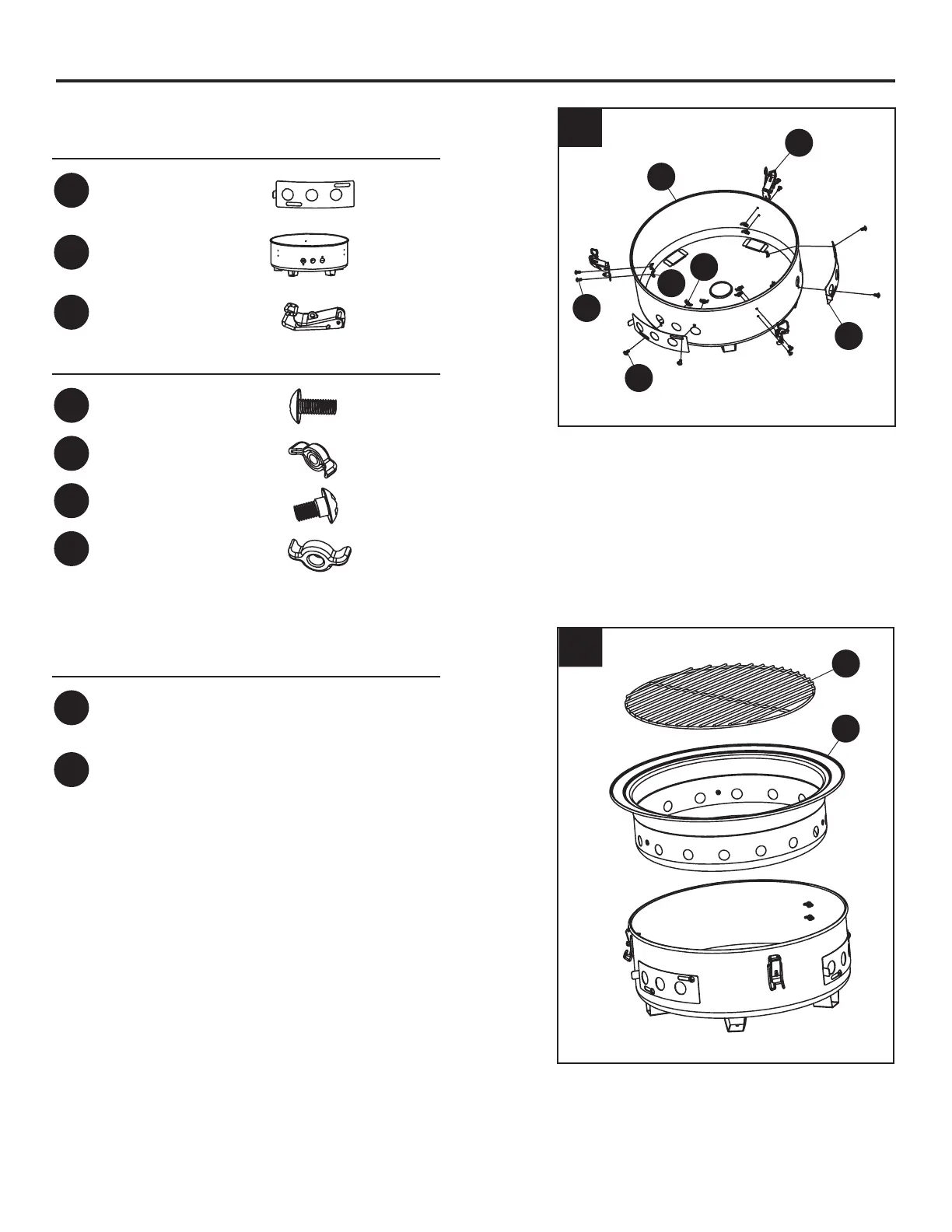

Étape 1
Étape 2
1
2
2
4
3
5
Matériel utilisé
A
Vis
M4 x 15 mm
x 6
1
Pièces utilisées
1
Registre
latéral
x 2
2
Section inférieure
du fumoir
x 1
3
Loquet du
bâti du fumoir
x 3
B
Écrou à oreilles M4
x 6
C
Vis à épaulement
M5 x 12 mm
x 4
D
Écrou à oreilles M5
x 4
D
C
A
B
Pièces utilisées
4
Cendrier
x 1
5
Grille à charbon
x 1
